Адаптер фланцевый (ПР14.00.00.00 ПС)

Для балансировки колес с "проблемным" центральным отверстием (ГАЗЕЛЬ, Волга, УАЗ и др.)

Применяется на любых балансировочных станках СТОРМ.

Адаптер фланцевый СТОРМ (ГАЗЕЛЬ, Волга, УАЗ и др.) (аналог КС-211)

Для балансировки колес с "проблемным" центральным отверстием прекрасно подходит фланцевый адаптер СТОРМ (аналог КС-211). Он фиксируется за ступичные отверстия диска и позволяет качественно отбалансировать колесо с некачественным центральным отверстием (кривое, эксцентрическое, элипсное и тд) на малом конусе.

Адаптер фланцевый

Назначение изделия

Адаптер фланцевый модели СТОРМ (аналог КС 211) «адаптер» предназначен для использования в составе балансировочных станков производства СТОРМ и аналогичных.

Использование адаптера позволяет балансировать автомобильные колеса, установка которых с помощью стандартного набора конусов невозможна, например, из-за большого центрального отверстия. Использование адаптера позволяет улучшить качество балансировки автомобильных колес. Это достигается тем, что адаптер центрирует колесо по крепежным отверстиям диска, и, таким образом, имитирует положение колеса на ступице автомобиля.

Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150-69

Параметры отверстий на фланце

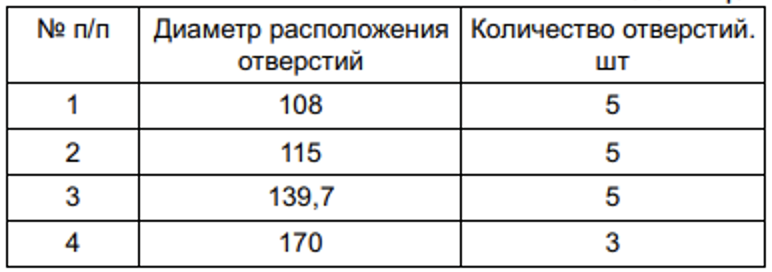

2.1 В таблице 1 (на фото) даны параметры расположения отверстий на фланце под болты крепления колес.

1             108                   5

2              115                   5

3              139,7                  5

4             170                   3

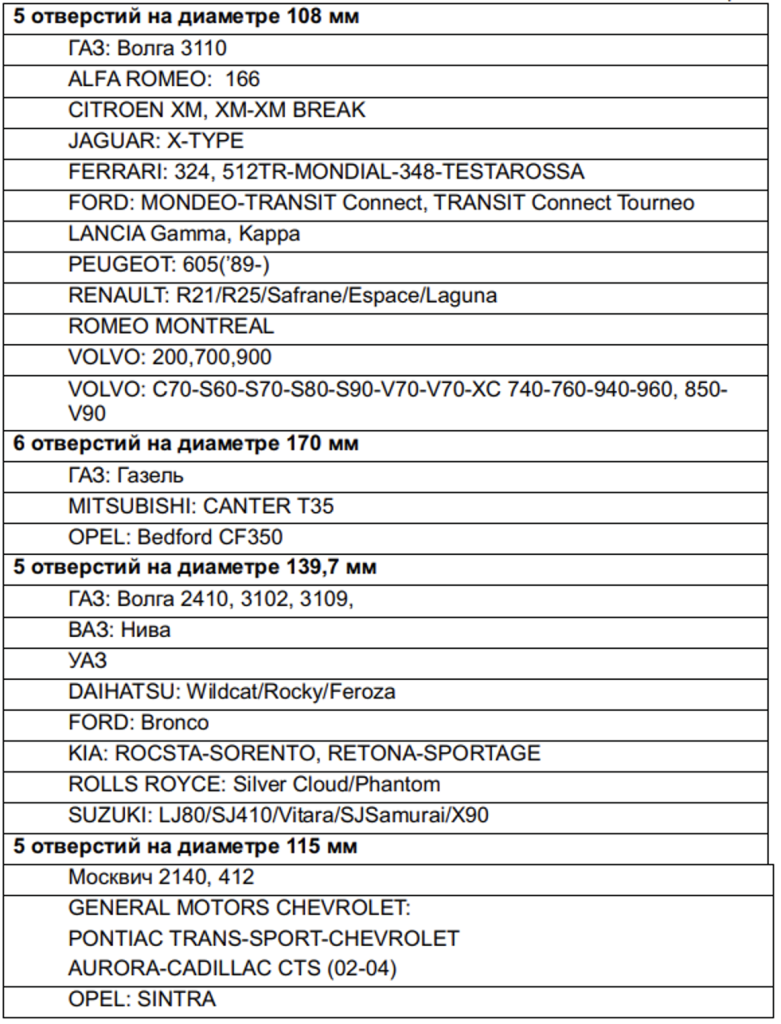

Перечень моделей автомобилей тоже указан в фото:

5 отверстий на диаметре ЦО 108 мм:

ГАЗ: ВОЛГА 3110

ALFA ROMEO: 166

CITROEN XM, XM-XM BREAK

JAGUAR: X-TYPE

FERRARI: 324, 512TR-MONDIAL-348-TESTAROSSA

FORD: MONDEO-TRANSIT Connect, TRANSIT Connect Tourneo

LANCIA Gamma, Kappa

PEUGEOT: 605(’89-)

RENAULT: R21/R25/Safrane/Espace/Laguna

ROMEO MONTREAL

VOLVO: 200,700,900

VOLVO: C70-S60-S70-S80-S90-V70-V70-XC 740-760-940-960, 850-V90

6 отверстий на диаметре ЦО 170 мм:

ГАЗ: ГАЗЕЛЬ

MITSUBISHI: CANTER T35

OPEL: Bedford CF350

5 отверстий на диаметре ЦО 139,7 мм:

ГАЗ: ВОЛГА 2410, 3102, 3109

ВАЗ: НИВА

УАЗ

DAIHATSU: Wildcat/Rocky/Feroza

FORD: Bronco

KIA: ROCSTA-SORENTO, RETONA-SPORTAGE

ROLLS ROYCE: Silver Cloud/Phantom

SUZUKI: LJ80/SJ410/Vitara/SJSamurai/X90

5 отверстий на диаметре ЦО 115 мм:

МОСКВИЧ 2140, 412

GENERAL MOTORS CHEVROLET:

PONTIAC TRANS-SPORT-CHEVROLET

AURORA-CADILLAC CTS (02-04)

OPEL: SINTRA

Комплектность

В комплект изделия входят:

а) Фланец  - 1 шт

б) Палец   - 5 шт

в) Гайка   - 5 шт

г) Паспорт -1 шт

д) Кольцо 007-010-19 ГОСТ 9833-75 - 5 шт

Подготовка адаптера к работе - Удалить смазку чистой ветошью, смоченной бензином или уайт-спиритом.

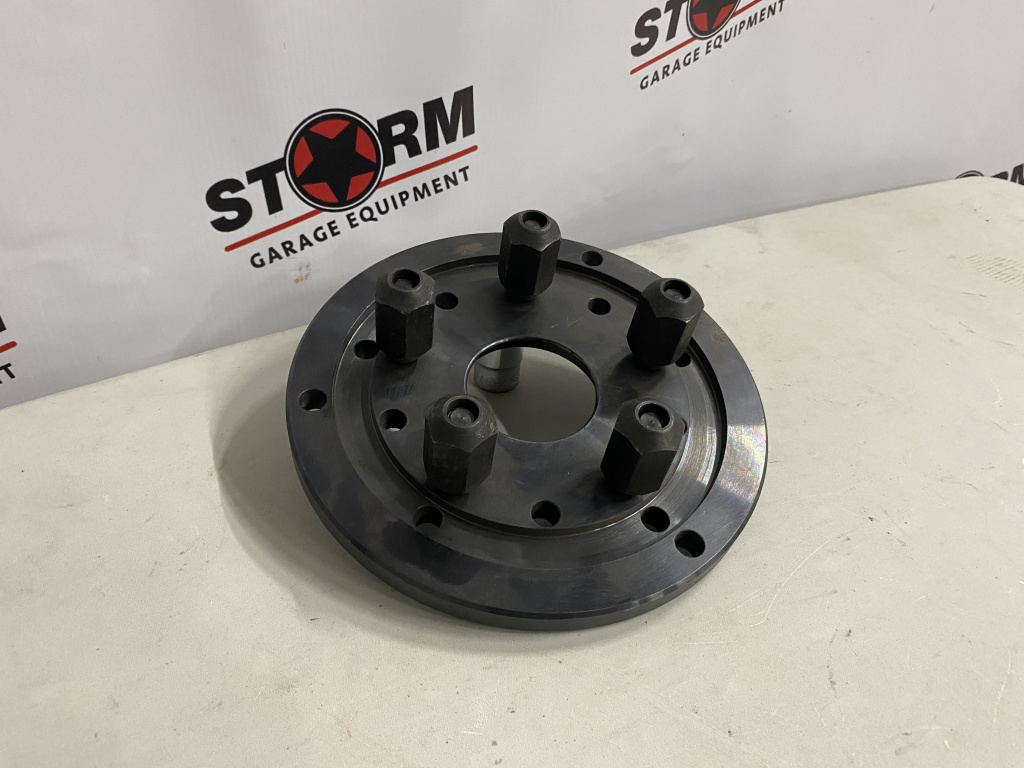

Адаптер состоит из фланца 1, комплекта пальцев 2, с резиновыми

кольцами, и гаек 3.

Фланец 1 имеет отверстия соответствующие определенным крепежным отверстиям на дисках. Адаптеры могут применяться на всех балансировочных станках СТОРМ.

Установка колеса

Очистить колесо от грязи и удалить ранее установленные грузы.

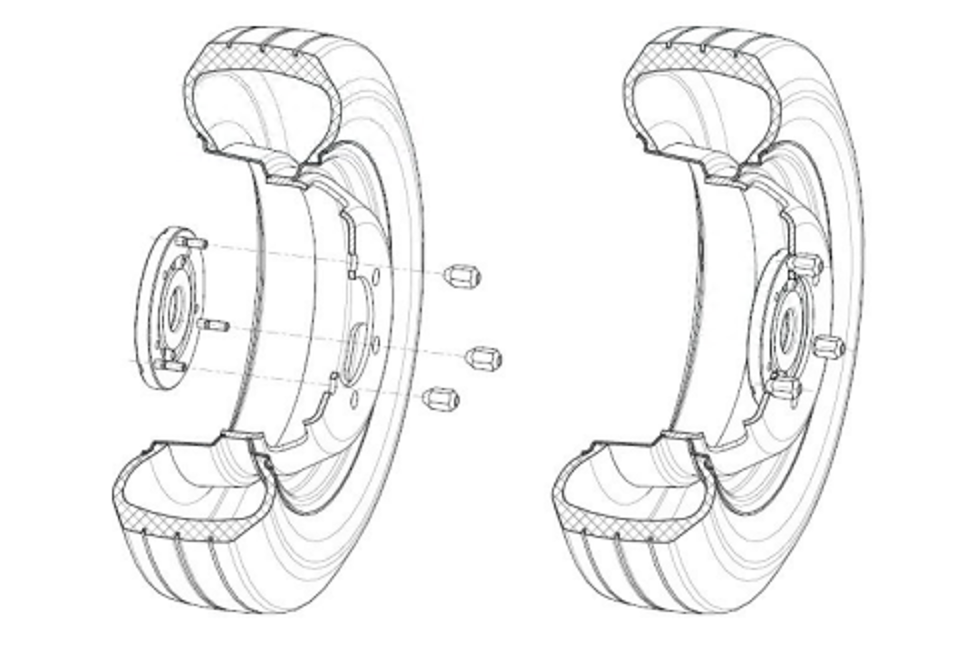

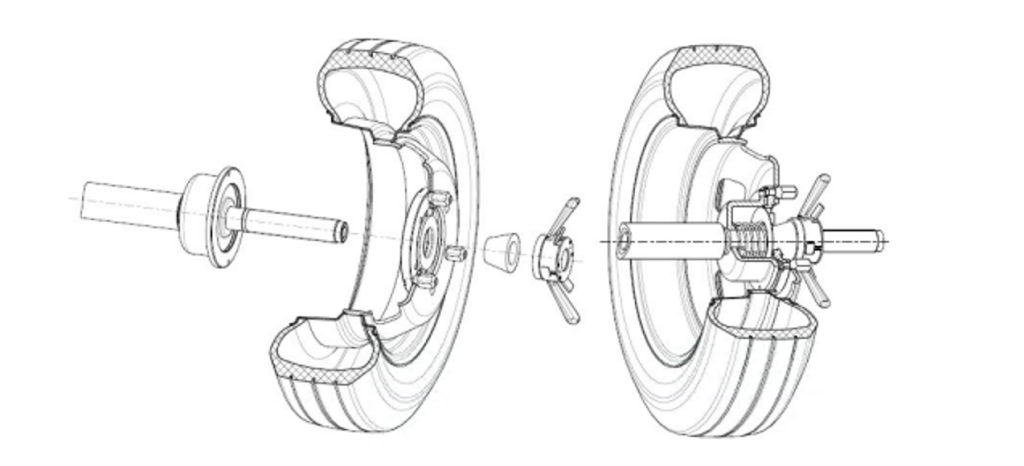

Собрать адаптер. Для этого необходимо взять пальцы 2 и вставить их в отверстия фланца, которые соответствуют крепежным отверстиям на диске, зафиксировать их от проворота упором в кольцевую канавку или паз. Головка пальца не должна выступать за плоскость фланца. Закрепить адаптер на диске при помощи гаек, Установить диск с адаптером на приводной вал станка.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.
