Покрасочная камера WDK-210

Окрасочно-сушильная камера WiederKraft WDK-210 с итальянской дизельной горелкой Riello G20 (200 кВт) и приточно-вытяжным тепловентиляционным агрегатом. Используется для сушки лакокрасочных покрытий и организации технологических процессов окраски. Боковые стены состоят из сэндвич-панелей (негорючий пенополистирол толщиной 53 мм) и являются теплоизоляционными. Визуальный контроль позволяют осуществить 3-х створчатые ворота со встроенными смотровыми окнами. Можно установить дополнительный комплект ворот с целью организации сквозного проезда. Установить приточно-вытяжную группу с любой стороны в процессе монтажа позволяет унифицированная конструкция.

Встроенная трехступенчатая система фильтрации воздуха с угольной очисткой дает возможность очистить воздух от пыли и примесей на 95%. Камера оснащена верхним наклонным освещением на 8 светильников и боковым вертикальным освещением на 8 светильников.

Широкий выбор различных оснований для быстрого и удобного монтажа в любых помещениях со сложными участками позволяет оптимизировать воздушные потоки для любых технологических процессов окраски, продувки и сушки. Пульт управления может устанавливаться в любом удобном месте на внешней стороне стены.

Особенности и преимущества:

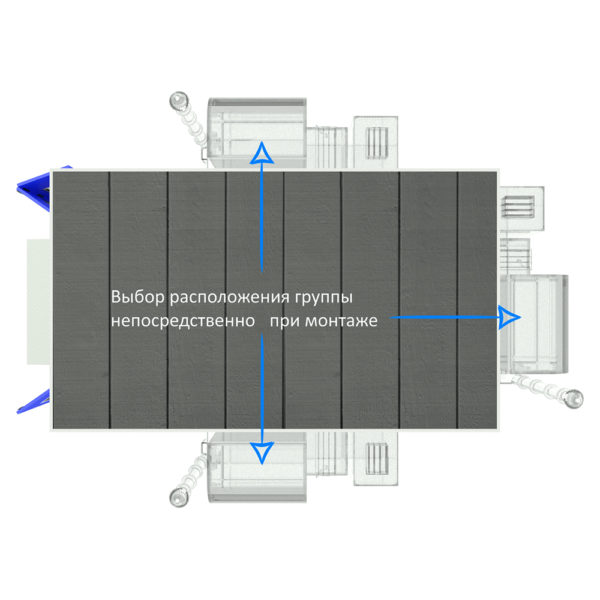

Универсальная конструкция расположения вентиляционной группы;
Металлическое основание высотой 300 мм и усиленный 100% решетчатый пол;
Дополнительная угольная система фильтрации для снижения уровня выбросов сольвентов;
Шиберные заслонки регулировки воздушного потока;
Сплошная заездная аппарель;
Двухрегистровый теплообменник c повышенным КПД и увеличенным сроком службы, из жаростойкой нержавеющей стали, устойчивой к высоким температурам и открытому огню;
Рассекатели воздушного потока для 100% прохождения подаваемого воздуха через зону нагрева теплообменника и, соответственно, экономии топлива.
Опции по запросу:

Замена на газовую горелку Riello FS 20 с мультиблоком MBDLE 407;
Замена на дизельную горелку увеличенной мощности Riello RG 5S;
Увеличенный воздухообмен (вытяжка 7,5 кВт, производительность 24 000 м³/ч);
Установка рекуператоров тепла, которые обеспечивают теплообмен между входящим и выходящим потоком воздуха (позволяет экономить до 50% тепловой энергии);
Установка дополнительного комплекта ворот с целью организации сквозного проезда.

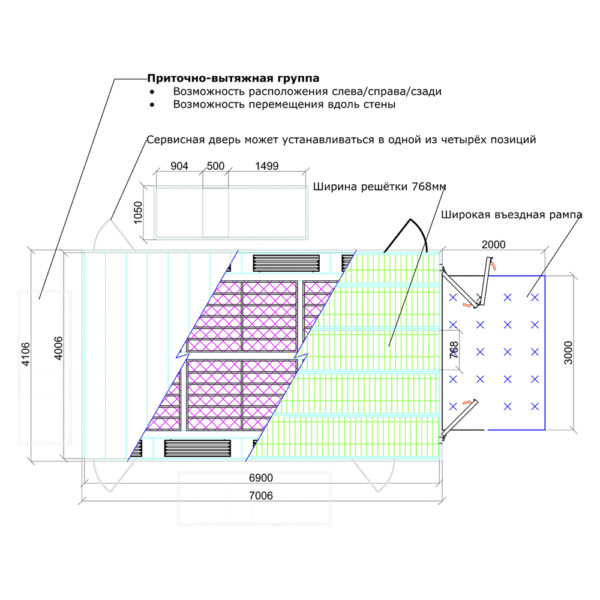

Внешние размеры:

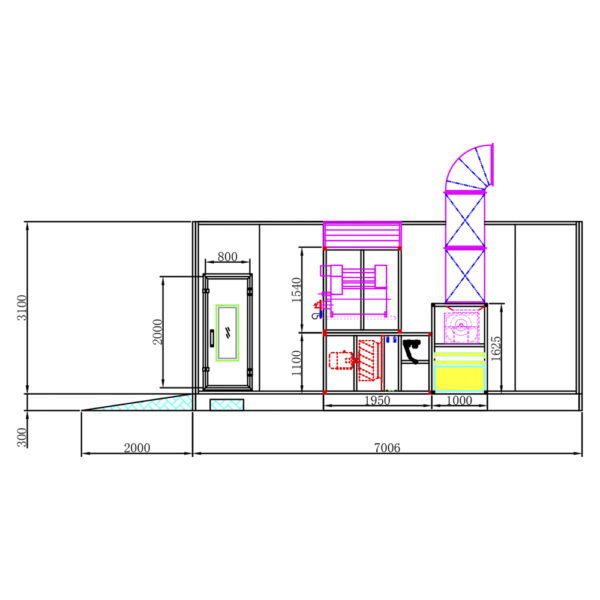

7006 х 5356 х 3400 мм

Внутренние размеры:

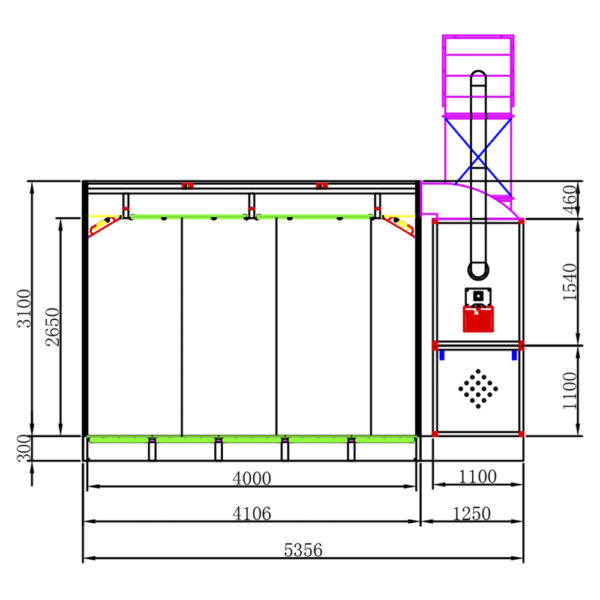

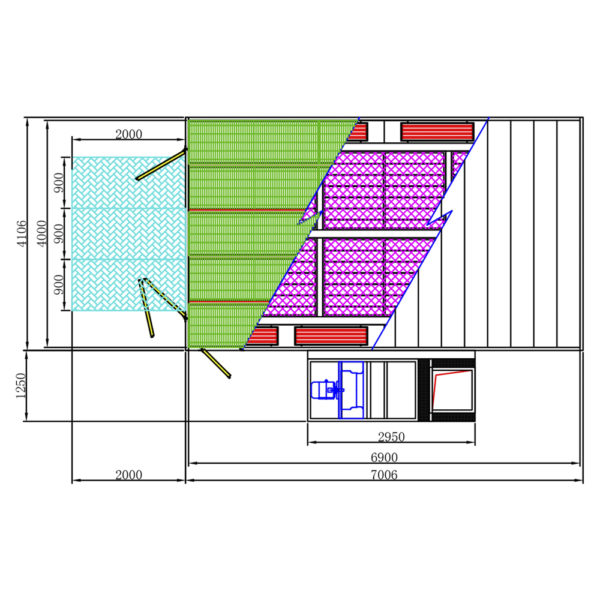

6900 х 4000 х 2650 мм

Размеры въезда:

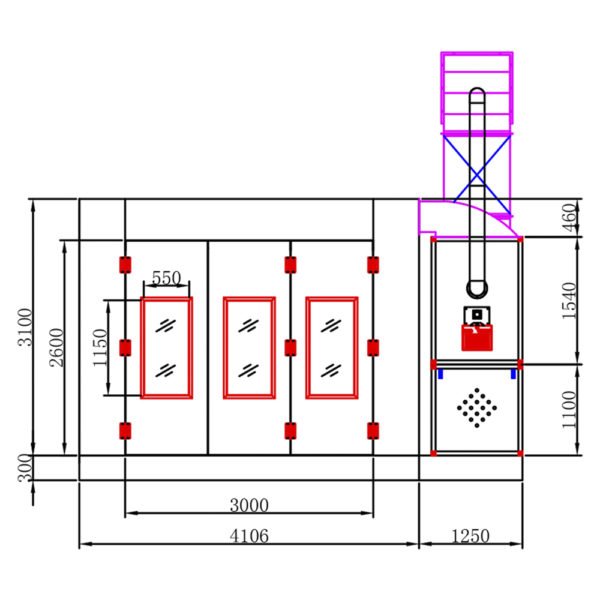

3000 х 2600 мм

Скорость потока воздуха:
0,25 м/сек

Приточный вентилятор:
Турбо

Мощность приточного вентилятора:
7,5 кВт

Производительность приточного вентилятора:
24000 м³/ч

Вытяжной вентилятор:
Турбо

Мощность вытяжного вентилятора:
5,5 кВт

Производительность вытяжного вентилятора:
20000 м³/ч

Система нагрева:
Дизельная горелка Riello G20 (200 кВт)

Температура в режиме окраски:
От +20°С до +25°С

Температура в режиме сушки:
От +60°С до +80°С

Основание:
Металлическое

Макс. нагрузка колеса на решетку:
800 кг

Верхнее освещение:
8 светильников по 4 LED-лампы

Боковое освещение:
8 светильников по 4 LED-лампы

Общая потребляемая мощность:
15 кВт

Подключение:
380 В/50 Гц

Особенности эксплуатации
Окрасочно-сушильная камера WDK-210 – это специальная кабина для проведения качественных покрасочных работ. Помимо покрасочных работ в кабине также производится сушка изделий.

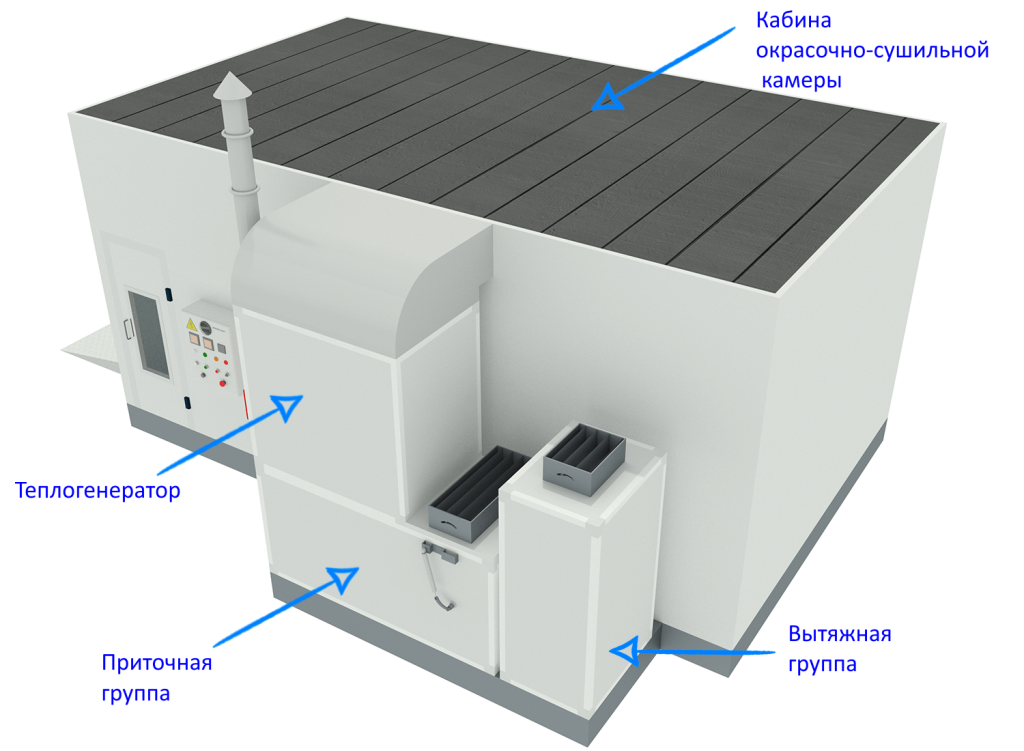

Устройство окрасочно-сушильной камеры

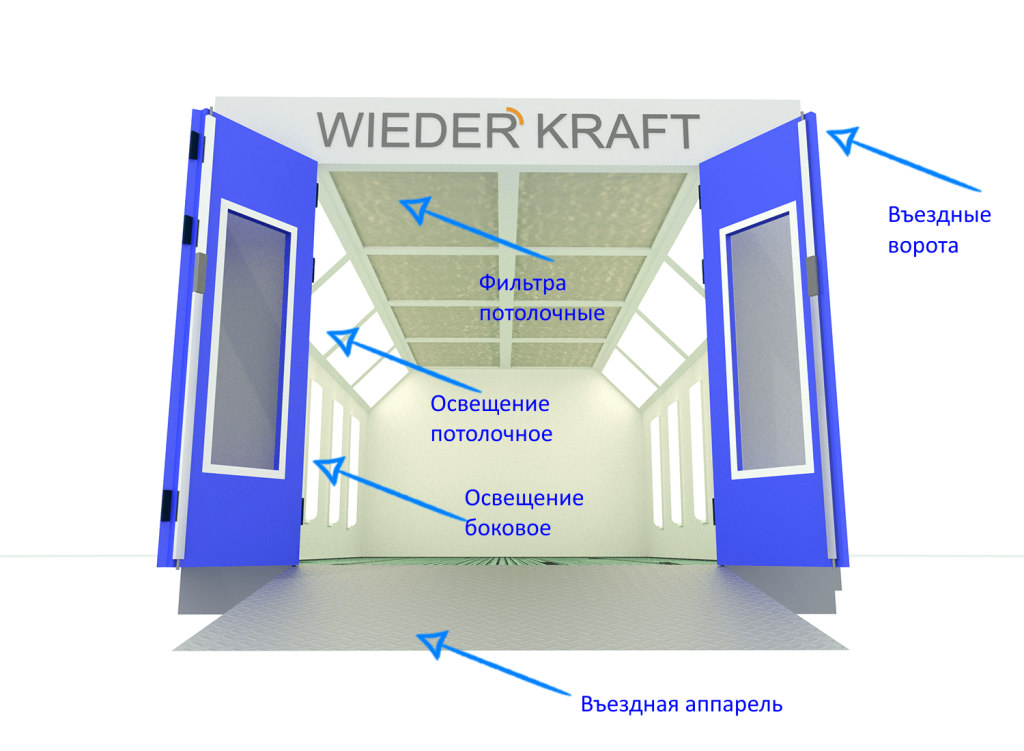

1. Герметичная кабина, состоящая из теплоизоляционных панелей и системы фильтрации воздушного потока

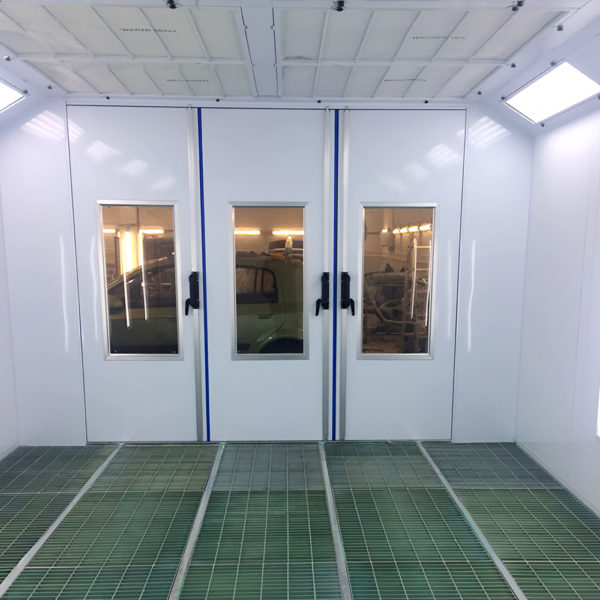

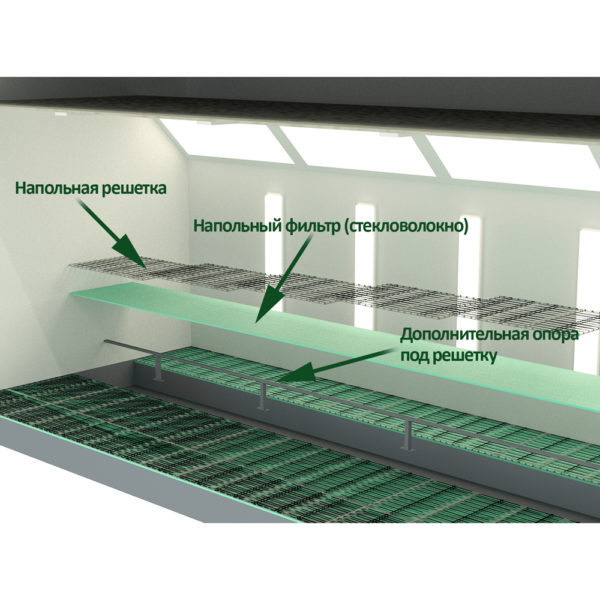

Кабина окрасочно-сушильной камеры представляет собой набор сэндвич-панелей, укрепленных поперечными и продольными стальными балками. В верхней части кабины расположены фильтры тонкой очистки, которые являются последней ступенью очистки перед попаданием воздуха в кабину. В напольной части расположены фильтры грубой очистки для предотвращения попадания крупных частиц в вытяжной блок. Для въезда автомобиля фронтальная часть кабины оборудована большими трехстворчатыми воротами со смотровыми окнами. Для доступа персонала предусмотрена сервисная дверь со смотровым окном и системой «антипаника». Сервисная дверь может устанавливаться с любой стороны непосредственно в ходе монтажа.

В зависимости от потребностей, материалы исполнения кабины окрасочно-сушильной камеры могут быть различными. В недорогом варианте сэндвич-панели наполняются негорючим материалом из пенополистирола, а крыша настилается стальными нержавеющими пластинами. Если к помещению установки камеры повышенные требования по пожарной безопасности, то требуется в качестве наполнителя панелей использовать минеральную вату.

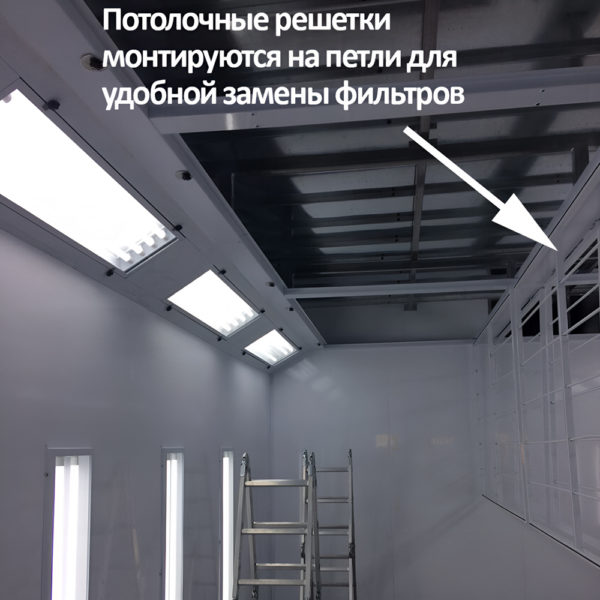

Немалое значение имеет освещение. Для наилучшего качества освещения потолочные светильники устанавливаются под углом 45 градусов. Также используются боковые светильники. Освещенность должна быть в пределах 1000-2000 люкс.

2. Система притока воздуха с теплогенератором

Система притока включает вентилятор и фильтры грубой очистки. Мощность мотора рассчитывается в зависимости от площади кабины.
В качестве теплогенератора могут использоваться: дизельный нагрев, электрический нагрев, нагрев горячей водой, нагрев газом.
Самый универсальный и распространенный метод нагрева покрасочной камеры – это использование дизельной горелки. Остальные виды нагрева требуют дополнительных подготовительных мероприятий или же в случае с газом – согласования в соответствующих газовых службах.

3. Система вытяжки воздуха

Система вытяжки воздуха включает мотор и систему фильтрации воздуха перед попаданием в воздушную среду. В последние годы очень популярна угольная система фильтрации.

Работа окрасочно-сушильной камеры
В процессе покраски в камере создаются специальные условия, а именно требуемые давление воздуха и температура. Давление воздуха контролируется манометром, установленным на панели управления камерой. В современных камерах требуемая температура поддерживается автоматически с использованием термоконтроллера (обычно 20-25 градусов). Также помимо режима покраски есть режим сушки и режим продувки.

В режиме сушки кабина разогревается до 80 градусов, а воздушный поток переходит в режим рециркуляции. То есть большая часть (90%) приточного воздушного потока составляет отработанный воздух из кабины, а оставшаяся процентная часть воздушного потока забирается с улицы.

По завершению сушки горелка отключается, вентиляторы продолжают работу. Заслонка переключается в режим забора воздуха с улицы. Этот режим называется режимом продувки.

Установка окрасочно-сушильной камеры
Существует три способа установки покрасочной камеры: на приямок, на металлическое основание, на ровный пол. Рассмотрим отдельно каждый способ установки.

1. Установка на приямок. Данный вид установки предполагает подготовку приямка для вытяжки воздуха. Глубина приямка в таком случае составляет 800 мм. Рециркуляция осуществляется через два ряда решеток. Данный вид представляет сложности при подготовке фундамента и не всегда уместен.

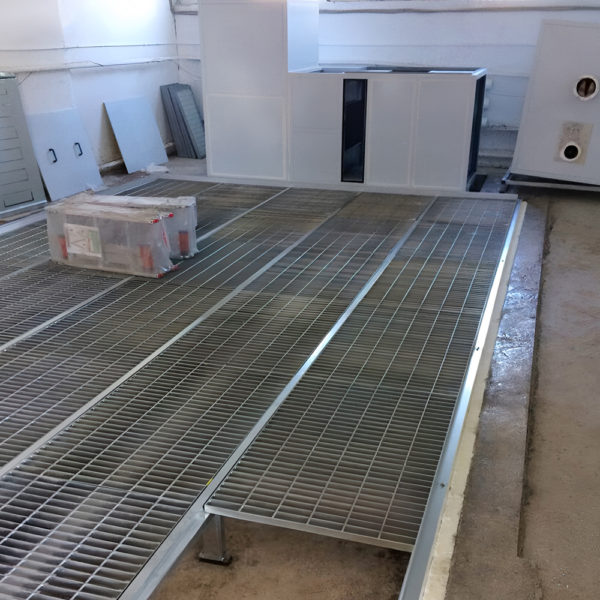

2. Установка на металлическое основание. Более простая установка, которая не требует дополнительных работ с полом. Окрасочно-сушильная камера монтируется на ровный пол, на металлическое основание. Обычно высота основания составляет 300-325 мм. В камере на металлическом основании вытяжка осуществляется уже не через две полосы решеток, а через 100% решеток, что улучшает воздухообмен. Но в этом случае также есть свои недостатки. Для въезда автомобиля требуются специальные въездные аппарели, что увеличивает занимаемое место в боксе. Также ограничена нагрузка на решетки. Обычно нагрузка составляет 800 килограммов на отпечаток колеса.

3. Установка на металлическое основание с заглублением в приямок. Этот способ установки является синтезом двух предыдущих методов. Требуется изготовление приямка, но приямок более простой по сравнению с первым методом. При этом исключается использование въездных аппарелей, что позволяет сохранить место в боксе.

Обслуживание окрасочно-сушильной камеры
Обслуживание заключается в замене расходных материалов. К расходным материалам можно отнести:

Фильтры напольные;
Фильтры потолочные;
Фильтры предварительные;
Пленка или жидкость для защиты стен от налета.
Периодичность замены расходных материалов зависит от частоты использования камеры и от заменяемого материала. Основной сигнал к замене фильтров – это падение давления в камере. То есть фильтры настолько загрязнены, что не пропускают воздух.
