Фланцевый (пальцевый) адаптер «LUX» / Комплект дисков для колес грузовых автомобилей

Данный комплект адаптеров (дисков) поставляется в стандартной комплектации к станкам СТОРМ ЛС32 (ЛС322):

Maxi P
Maxi PM
Smart Trucker
Smart Trucker P
Smart Trucker PM

Предназначен для центровки и удержания колес грузовых автомобилей на валах балансировочных станков с диаметров вала 40 мм. Может быть использован не только на балансировочных станках для колес грузовиков СТОРМ, но и на станках других производителей. Удобен для работы с дисками диаметром 22.5 дюйма, рассверловкой 10 или 8 ступичных отверстий. С помощью данных дисков и пальцев Вы сможете отцентровать более 80% колес фур, тонаров, бетономешалок, одиночек и прочих больших грузовиков эксплуатирующихся в России.

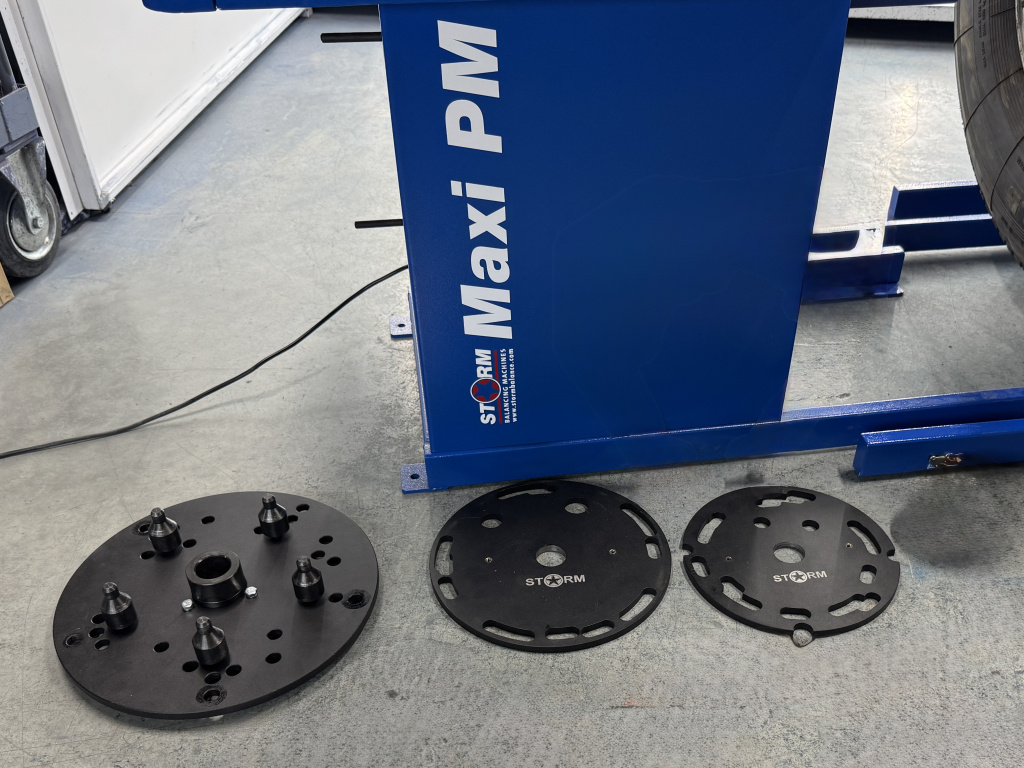

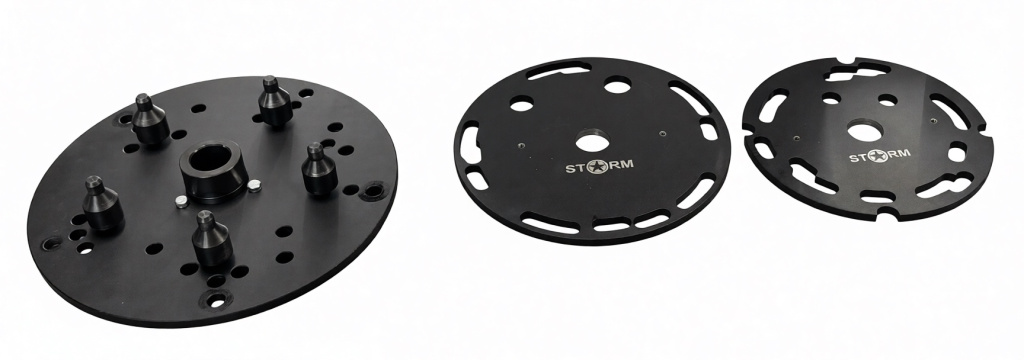

В состав комплекта входит 3 диска (1 шт нажимной диск (в него устанавливаются пальцы, 1 шт малый опорный диск (280 мм в диаметре), 1 шт большой опорный диск (317 мм в диаметре), 5 пальцев и 5 барашков для крепления пальцев.

ВНИМАНИЕ, для балансировки колес легких коммерческих грузовиков используется комплект адаптеров "СТОРМ ДЖИП 2" (газель, крафтер, спринтер, транзит и тд).

Сделано в России. СТОРМ Санкт-Петербург.

Колеса грузовых автомобилей устанавливаются с помощью пальцевых
адаптеров, зажимающих колесо за крепежные отверстия.
Для установки тяжелых колес используйте подкатную тележку с подъемником.
Колесо установите на
тележку и закрепите его с
помощью шнура,
расположенного в её верхней
части. Крючок шнура
зацепите за край диска
колеса, затем отпустите
зажимной винт, натяните
шнур и закрепите его
зажимным винтом.

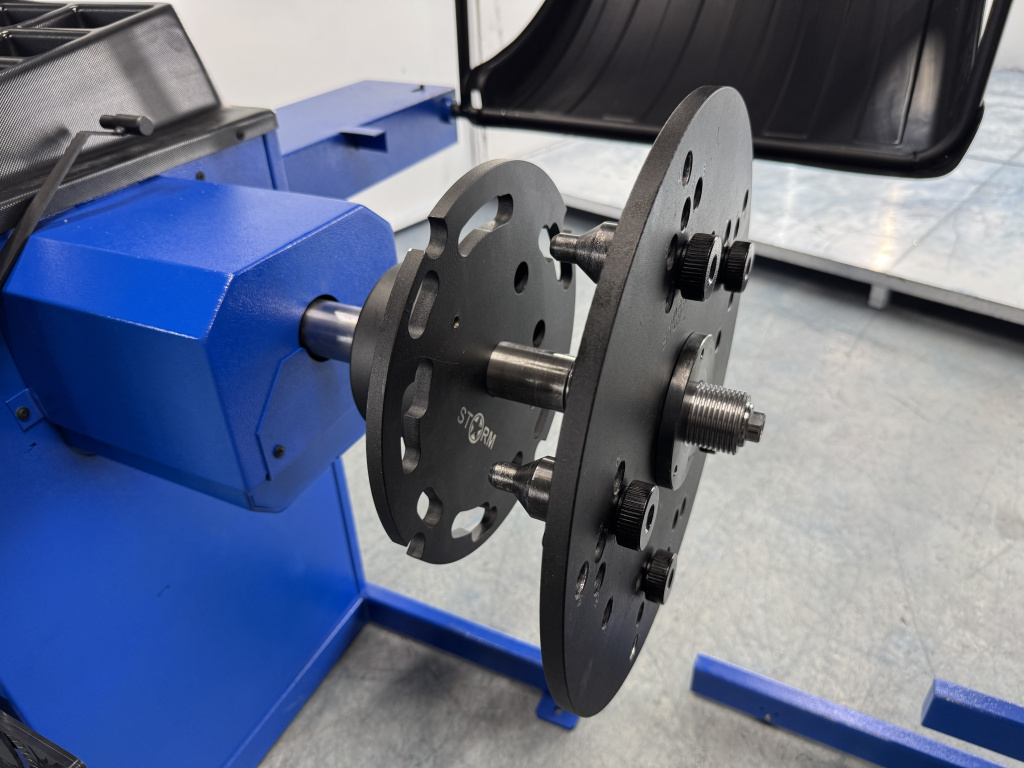

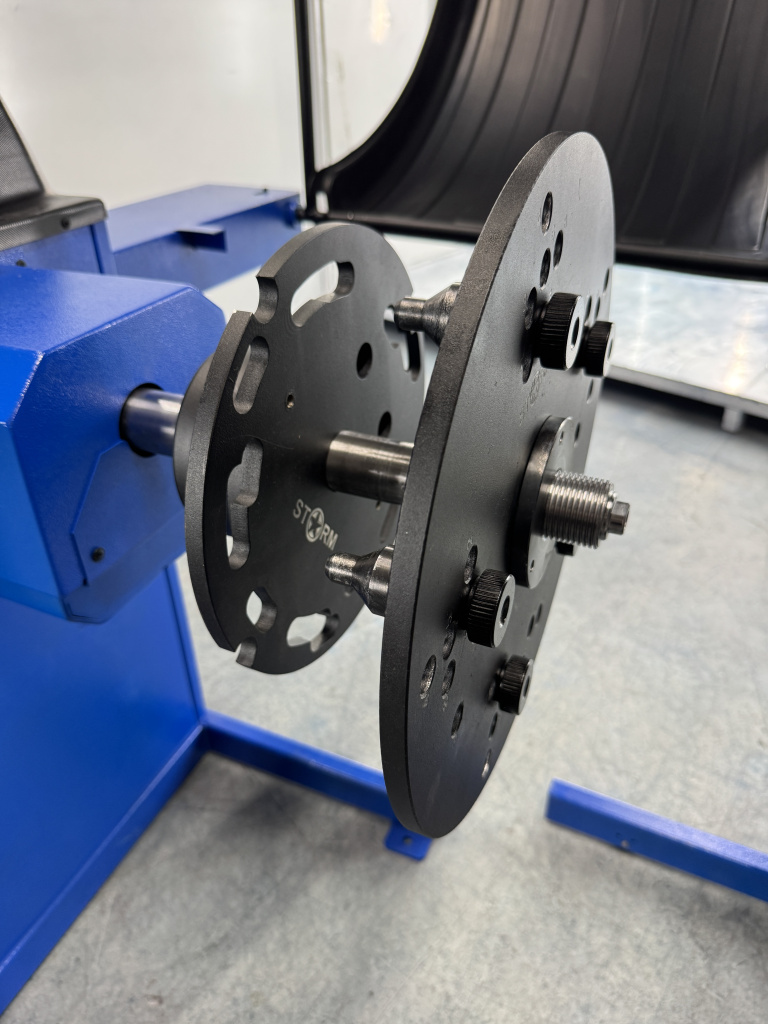

Пальцевый адаптер
состоит из нажимного диска
и двух сменных опорных
дисков (рис. 9.2.).
Рис. 9.2
Нажимной диск имеет отверстия, в которые устанавливают 3, 4 или 5 пальцев для
установки колес с дисками, имеющими 6, 8 и 10 крепежных отверстий. Варианты
расположения пальцев по количеству и радиусу установки отмечены цифрами 1 - 8.
10
Опорные диски имеют фигурные выборки для свободного прохода концов пальцев
нажимного диска, проходящих через отверстия диска колеса.
Перед установкой колеса подготовьте пальцевый адаптер, для чего измерьте
линейкой расстояние между центрами соседних крепежных отверстий диска колеса. Далее
пользуясь таблицей (фото 2), определите номер отверстия для установки пальцев в адаптер.

1 столбец - Количество отверстий (пальцев)
2 столбец - Расстояние между центрами используемых соседних отверстий, мм
3 столбец - № отверстий
4 столбец - Диаметр окружности центров отверстий, мм

6(3) 102,5 1 205
6(3) 111,2 7 224,4
6(3) 122,5 2 245
8(4) 105,2 3 275
8(4) 109,1 8 285
10(5) 69,6 6 225
10(5) 88,2 5 285,6
10(5) 103,5 4 335

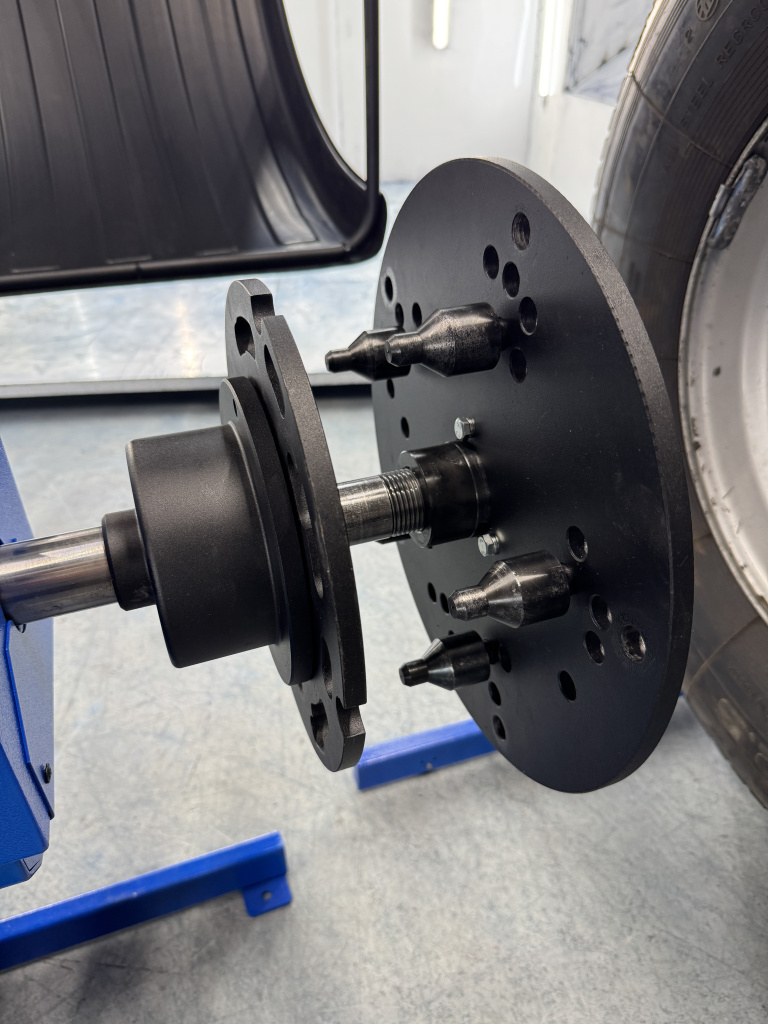

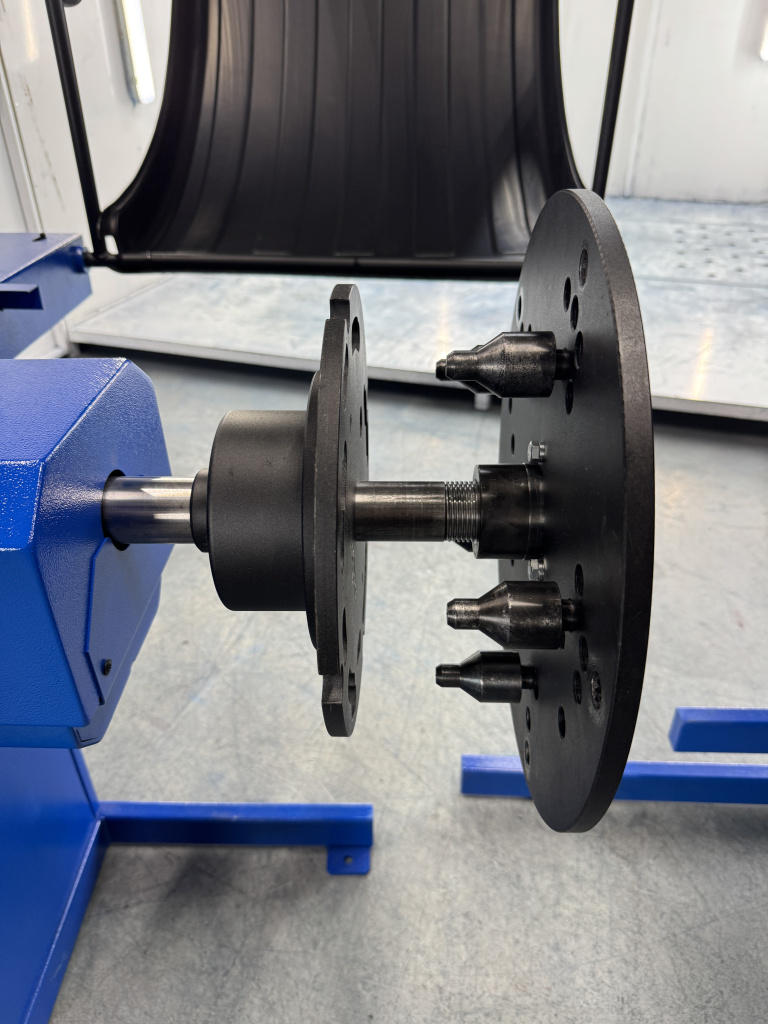

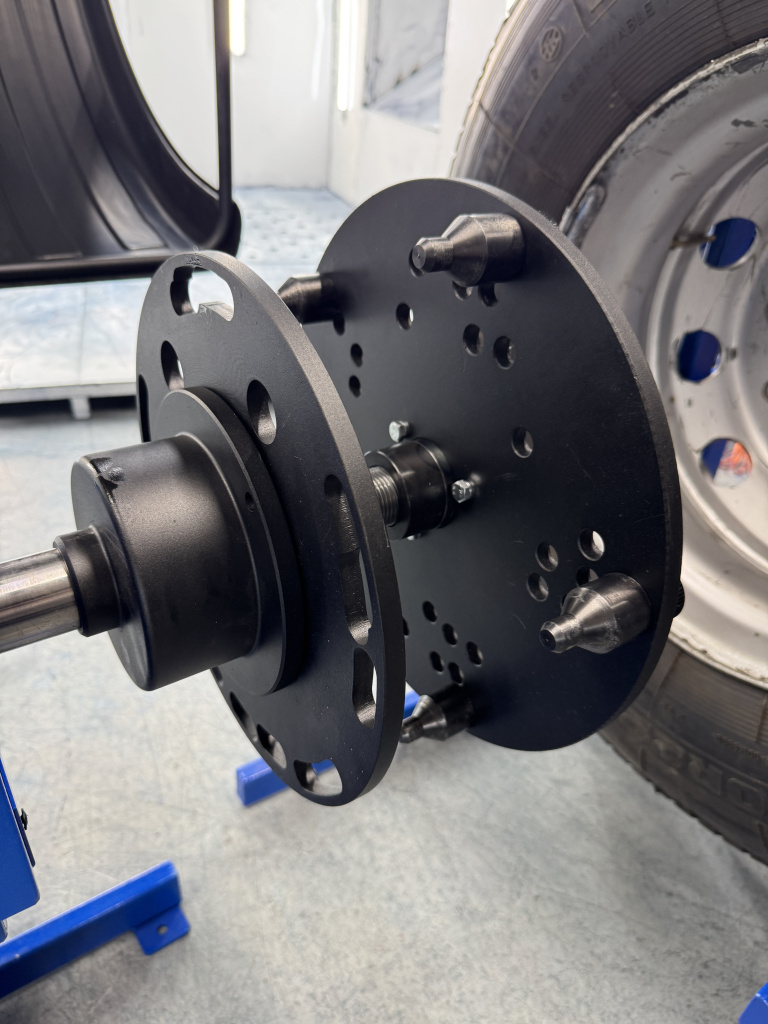

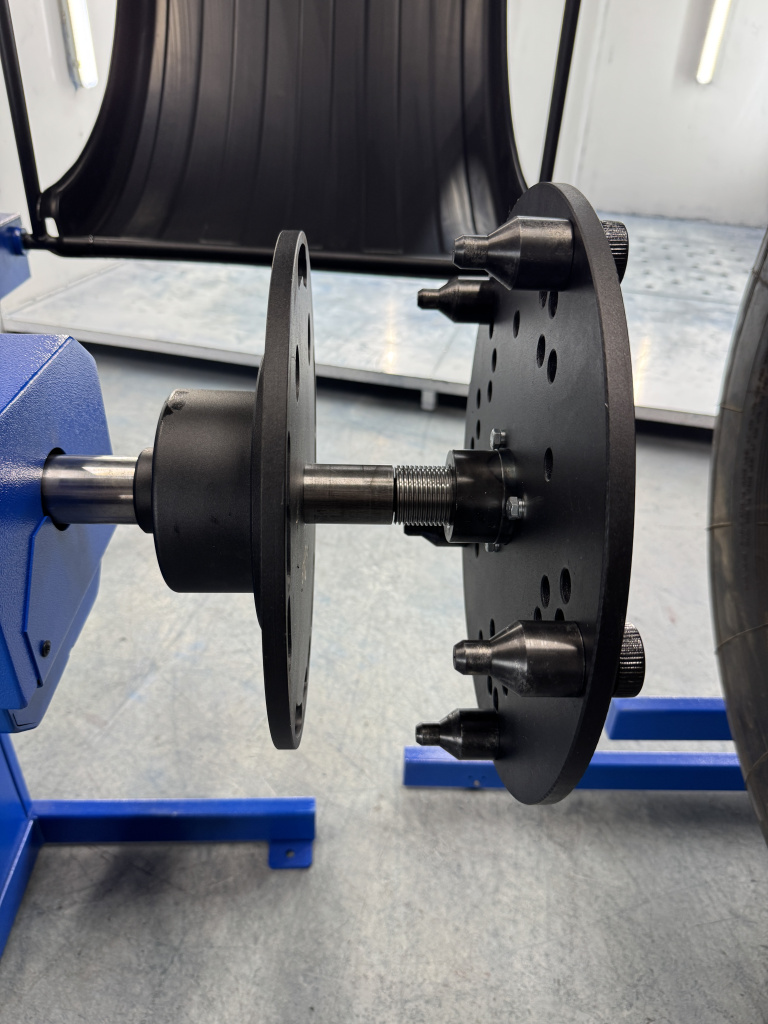

Установите 3, 4 или 5 пальцев, в зависимости от количества крепежных отверстий диска: 6, 8 или 10, в отверстия нажимного диска, отмеченные соответствующим номером. Выберите опорный диск, на котором имеются выборки. Установите опорный диск на вал Балансировочного Станка до упора во фланец вала. Подведите колесо, установленное на тележке до упора диска колеса в опорный диск, предварительно выставив подъемник тележки так, чтобы вал Балансировочного Станка располагался примерно по оси центрального отверстия диска колеса. Оденьте на вал нажимной диск и введите его пальцы в крепежные отверстия диска колеса. Закрепите колесо, слегка прижав нажимной диск зажимной гайкой. Опустите немного клыки тележки и откатите ее. Медленно вращая колесо постепенно подтягивайте гайку так, чтобы к моменту окончательной затяжки гайки колесо сделало как минимум 2 оборота. Последнее обстоятельство чрезвычайно важно для точной центровки тяжелого колеса на валу СБ.
