Фильтр сжатого воздуха ФМ60
Артикул:
ФМ60/16
-

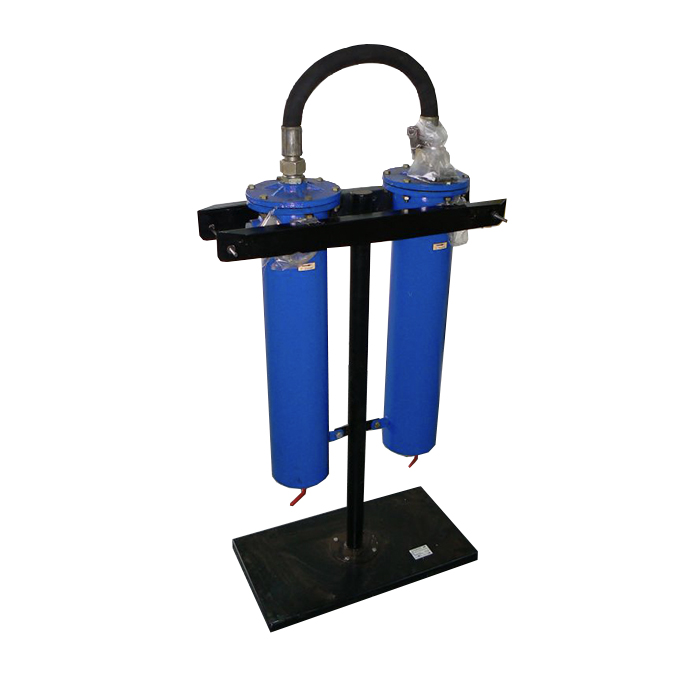

Фильтрационный модуль (ФМ) предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением. ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего. Первый по ходу газа фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй по ходу газа фильтр служит для окончательной очистки газа от примесей. Сжатый воздух поступает в фильтр через боковой патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов грубой и тонкой очистки и выходит из фильтра через боковой патрубок модуля тонкой очистки. Оба фильтра работают в режиме самоочищения от жидких примесей. Отделившаяся жидкость собирается в нижней части корпуса и периодически выводится через сливные штуцера, при открытии установленных на них запорных вентилей.
Технические характеристики:Модель. Характеристика Пропускная способность при
макс.раб. давлении, м3/ч / м3/минМакс. рабочее давление, атм. Габариты /Масса,
см / кгФМ 60 / 16 72 / 1,2 16 34 х 22 х 99 / 21 ФМ 60 / 25 90 / 1,5 25 34 х 22 х 99 / 24 -
