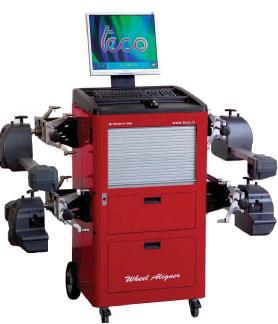

Калибровочное устройство к стенду сход-развала TECO 804
Артикул:
CN16462
_2020-11-30_12-03-24.jpeg)
_2020-11-30_12-03-24.jpeg)
_2020-11-30_12-03-24.jpeg)
_2020-11-30_12-03-24.jpeg)
-

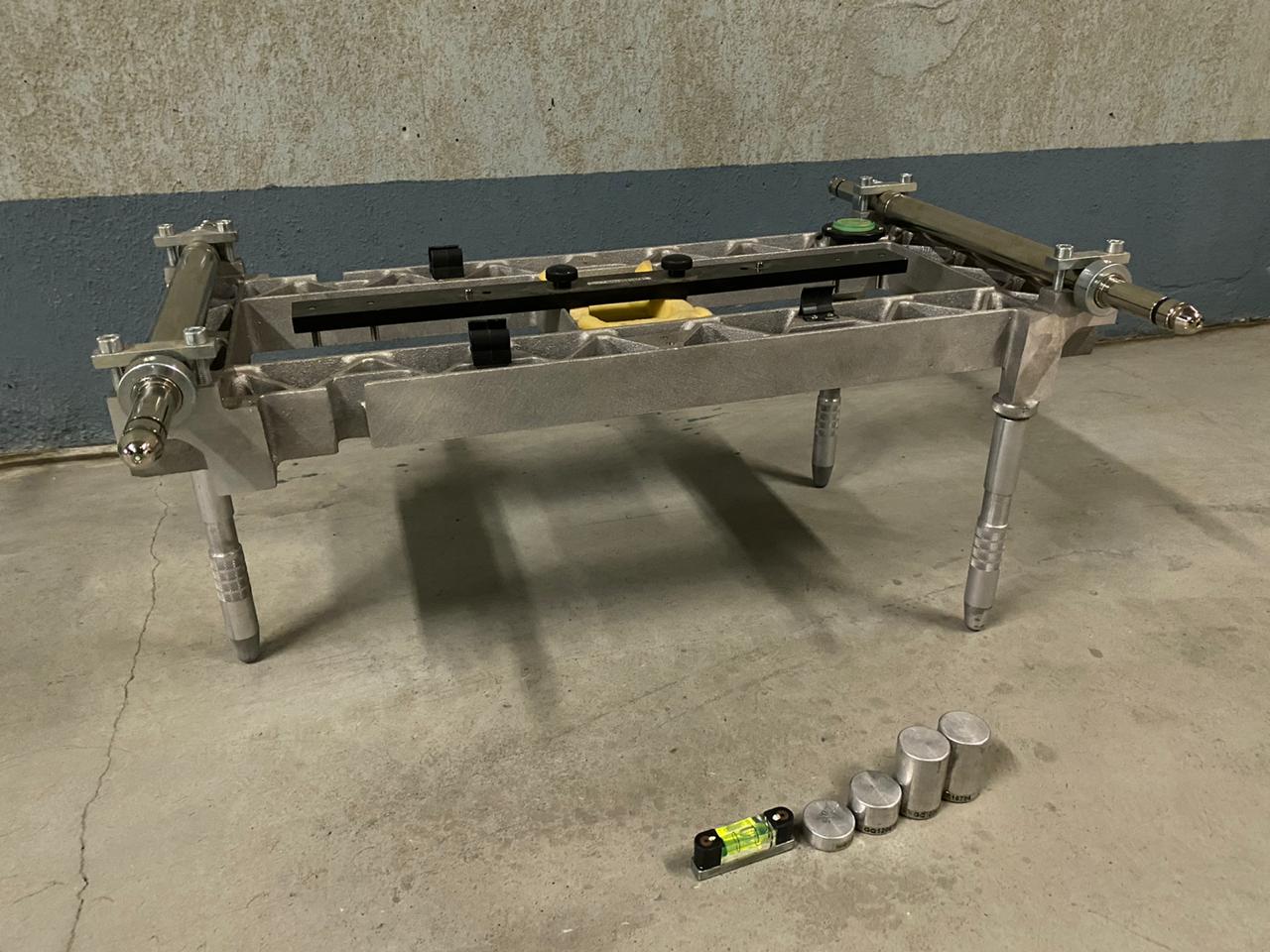

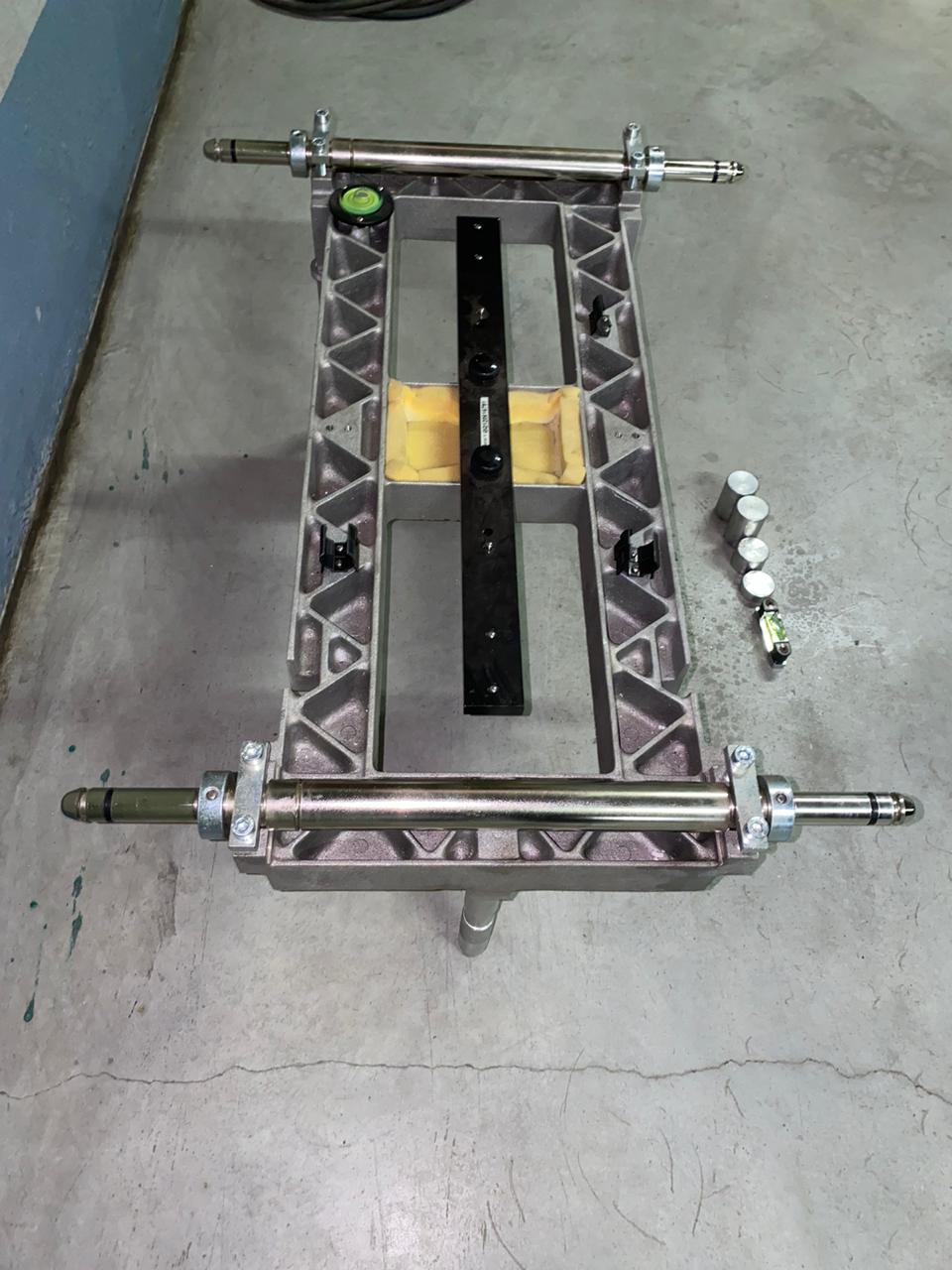

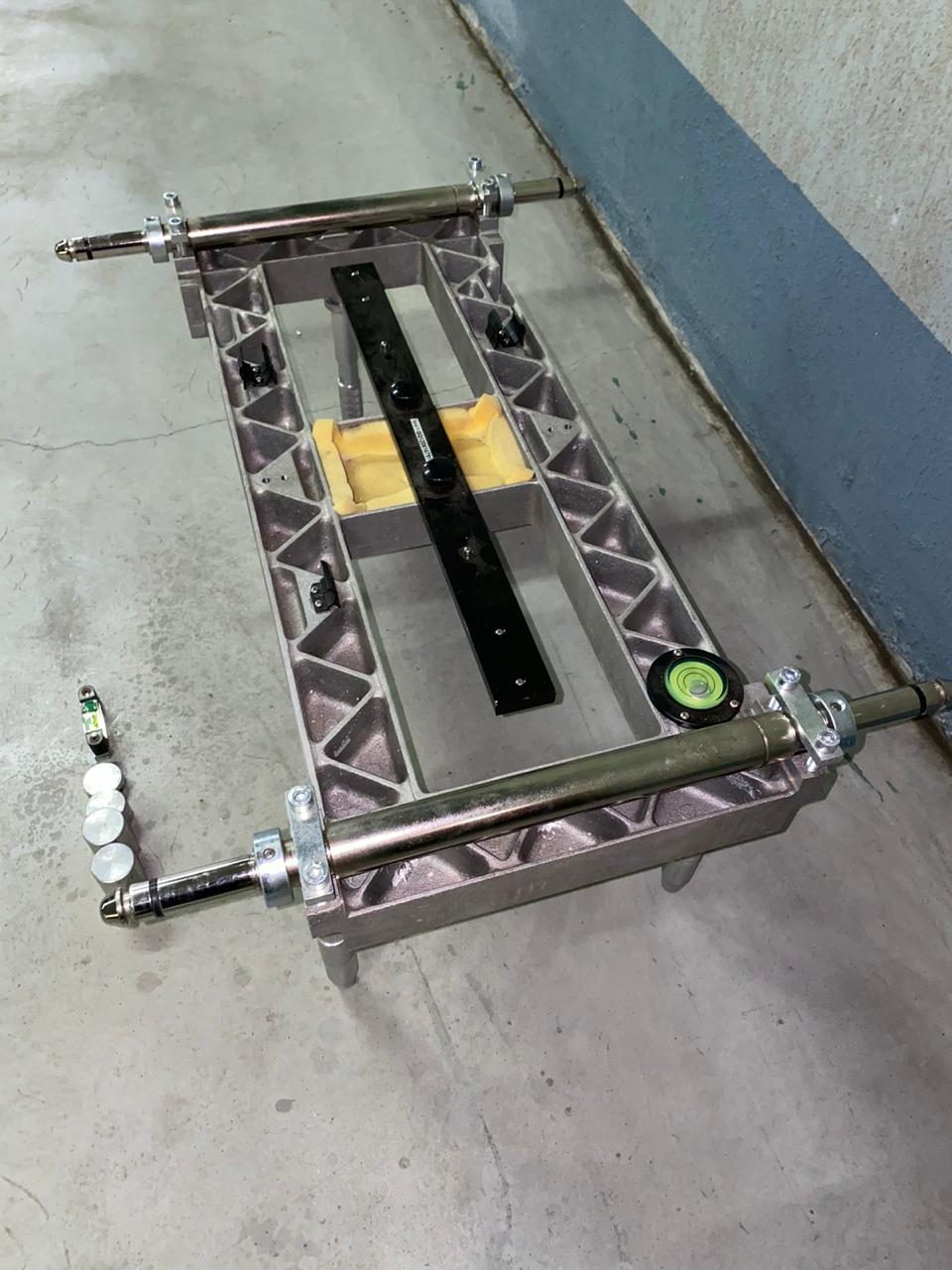

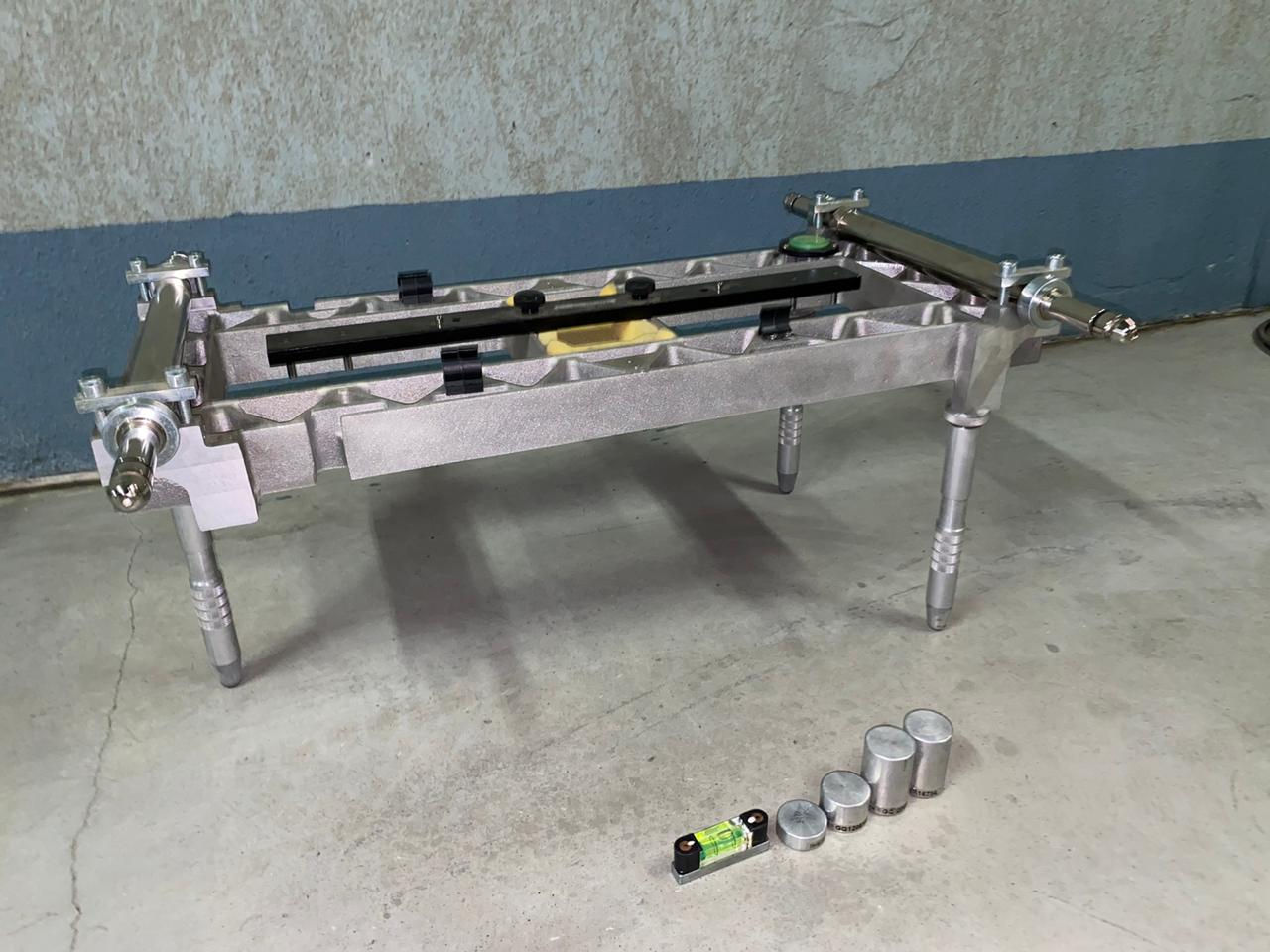

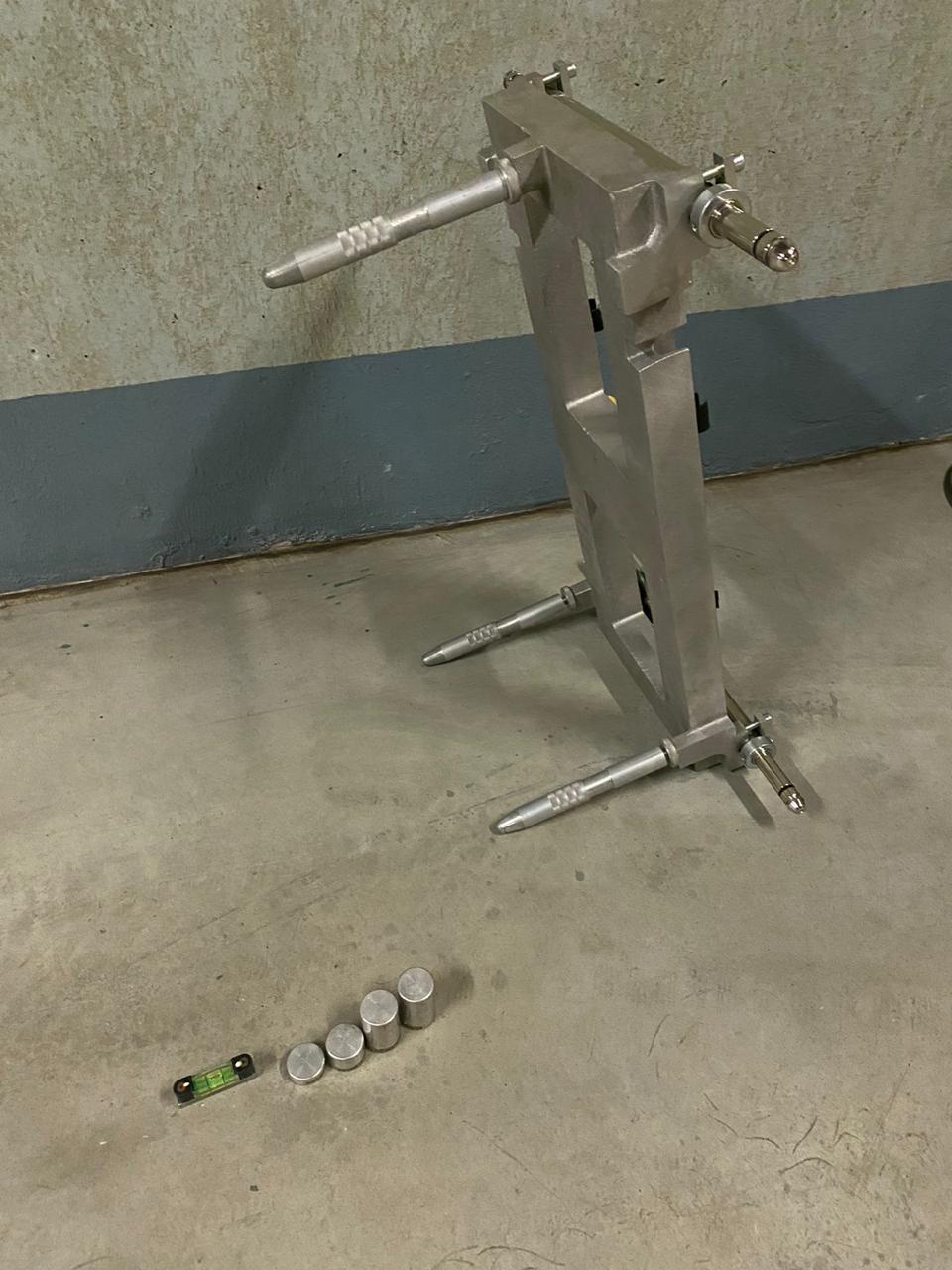

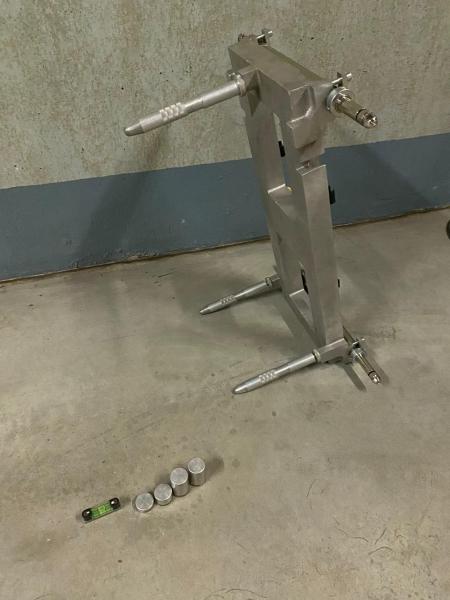

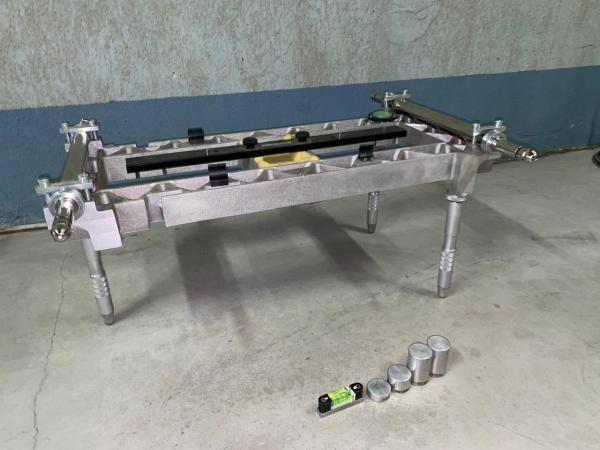

Калибровочное устройство к стенду сход-развала TECO 804.
Программа калибровки.
Центральный блок взаимодействует с головками датчиков только если они подключены через аварийный кабель к центральному блоку. Ниже будет описан весь процесс калибровки по шкале, поскольку содержит настраивание на нули)
1, Подготовка.
- Установите набор для калибровки перед центральным блоком на твердую и ровную поверхность.
- Установите датчики каждый в свое гнездо.
- Выровняйте используя уровень с жидкостью и потом зафиксируйте.
- Соедините датчики между собой и к центральному блоку, используя кабель.
- Активируйте датчики и центральный блок.
- Выберите программу калибровки.
- Программа запрашивает подтверждение выбора.
- Подтвердить нажмите клавишу F3 (отменить нажмите клавишу F2).
2. Калибровка.
- Ждите исполнения автоматической установки нулей датчиков и шкалы гоньометра.

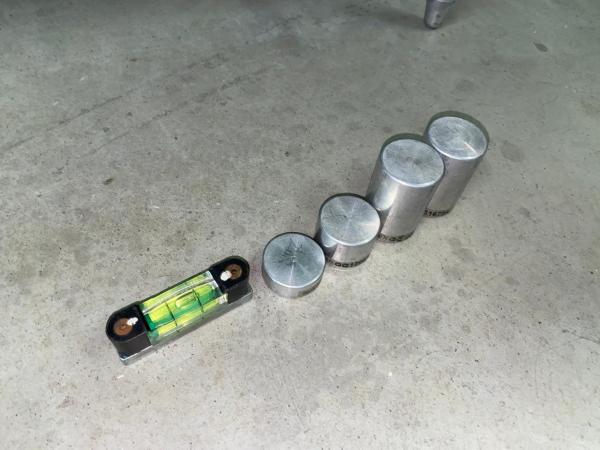

- Установите « высокую» цилиндрическую прокладку под ножку «3».
- Подождите сбор данных.
- Установите две «высокие» прокладки под ножки « 1» и «2»
- Подождите сбор данных
- Установите «низкую» прокладку под ножку «3» и потом «средний» под ножку «2»
- Подождите сбор данных
- Установите «низкие» прокладки под ножку «3» потом среднюю под ножку «1»
- Подождите сбор данных
- Уберите «низкую» прокладку из под ножки «3»
- Уберите «среднюю» прокладку из под ножки «1»
- Дождитесь завершения процедуры.
ВНИМАНИЕ! Все операции сбора данных совершаются автоматически, если значения датчиков принадлежат допустимым интервалам ; в противном случае процедура блокируется указывая обнаруженную аномалию.
3. Электронная проверка калибровки.
- Это видеостраница позволяет проверить статус датчиков калибровки (данные считанные с различных датчиков, учитывая любые электронные корректировки, которые сохраняются в течении калибровки нуля и шкалы градуировки)
- Эта видеостраница выводится если центральный блок связан с головками датчиков через аварийный кабель.
- Отображается калибровка с датчиками установленными каждый в свое гнездо.
- Сбоку возле каждого датчика , выводятся данные привлекательные для проверки.
- Данные вне допустимых значений имеют красный цвет, данные в допустимых параметрах имеют зеленый цвет.
Пункты меню следующие:- Начало ( возврат в первоначальное окно)
- Вниз ( переход на следующий шаг проверки калибровки (пошаговое исполнение проверки операции калибровки нуля и градуировки шкалы))
- Вверх ( возврат назад на один шаг при проверке калибровки)
- Помощь ( вызов диалогового окна помощь)
4. Механическая проверка калибровки.
идеоокно позволяет проверить статус механической калибровки датчиков (данные считанные с различных датчиков без влияния злектронных корректировок). Эта видеостраница выводится если центральный блок связан с головками датчиков через аварийный кабель. Отображается калибровка с датчиками установленными каждый в свое гнездо. Сбоку возле каждого датчика , выводятся данные привлекательные для проверки. Данные вне допустимых параметров имеют красный цвет, данные в допустимых параметрах имеют зеленый цвет. На этой видеостранице активны следующие клавиши: F1, F2, F11 - вызывает диалоговое окно. Помощь возврат к предыдущую экрану выводит на дисплей меню. Пункты меню следующие:- Начало ( возврат в первоначальное окно)
- Вниз ( переход на следующий шаг проверки калибровки (пошаговое исполнение проверки операции калибровки нуля и градуировки шкалы))
- Вверх ( возврат назад на один шаг при проверке калибровки)
- Помощь ( вызов диалогового окна помощь)
-
- Производитель Teco
-
