Компонент

Описание

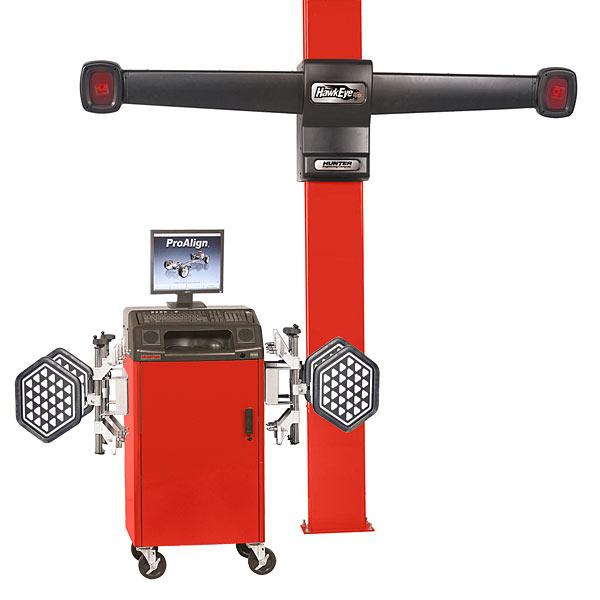

1. Датчики Hawkeye HS200LZ1E

Исполнение с электромеханическим приводом траверсы видеокамер. Диапазон вертикального перемещения составляет 1600 мм (максимум). Управление приводом осуществляется через программу ProAlign. Возможна совместная работа с любой PA консолью.

Используют Мульти-D технологию моделирования для получения точных измерений.

2 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.

4 стандартные мишени:

• Имеют небьющиеся отражатели и ударопрочные корпуса;
• Не имеют электроники и не требуют калибровки.

4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.

Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.

4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.

Режимы измерений:

• «Текущая плоскость» – УУК автомобиля определяются относительно плоскости образуемой мишенями.

Способы компенсации биений:

• Прокатывание – быстрая процедура;
• Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля. Мишени могут быть скомпенсированы в любом порядке.

2. Консоль PA130E

ProAlign система развал-схождения с кабинетом мобильным. Работает под управлением операционной системы Linux.

Особенности:

• Надежная и простая моноплатная конструкция;
• Современный высокоскоростной процессор Intel с низким энергопотреблением;
• Операционная система и ПО ProAlign содержатся на сменном картридже;
• Поддержка USB.

В комплектацию входят:

Фиксатор педали тормоза.

Фиксатор рулевого колеса.

Клавиатура (рус./англ. язык);

Мышь оптическая;

Руководство пользователя.

3. Монитор LCD 21.5”*

Формат изображения 3:2. Крепление монитора не предусмотрено.

4. Принтер*

Цветной струйный.

5. ПО ProAlign®

ПО ProAlign имеет аналогичные флагманским системам (WA) базу данных спецификаций автомобилей и ключевые функции регулировки:

WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!!

Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.

CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.

Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.

Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.

Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.

Регулировочные иллюстрации – Помогают при помощи графических изображений и текстовых OEM рекомендаций разобраться в процедурах регулировки.

Управление работой – Позволяет сохранить информацию о заказчике и данные УУК автомобиля в базе данных заказ-нарядов.

Примечание: Требуется USB flash-накопитель.

Распечатка данных – Помогает показать клиенту с помощью цветных распечаток результат проделанной работы.
