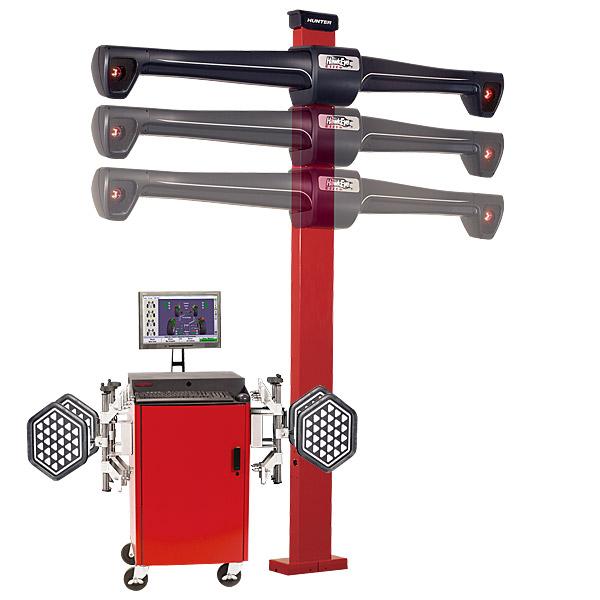

Hunter WA310/20LE-221LZ1 Стенд развал-схождения
-
Кабинет мобильный экономичный; ОС Windows; WinAlign Elite, WebSpecs, Photo/Video опция; Монитор LCD 21.5" с креплением; Принтер цветной; Мульти-D, 2 камеры, электромеханический лифт, гексагональные мишени, адаптеры колесные 10-24,5"; Круги поворотные.
Состав стенда
Компонент
Описание
1. Датчики Hawkeye HS221LZ1E
Исполнение с электромеханическим приводом траверсы видеокамер. Диапазон вертикального перемещения составляет 1600 мм (максимум). Управление приводом осуществляется через программу WinAlign. Возможна совместная работа с любым типом WA кабинетов.
Используют Мульти-D технологию моделирования для получения точных измерений.
2 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
4 стандартные мишени:
- Имеют небьющиеся отражатели и ударопрочные корпуса;
- Не имеют электроники и не требуют калибровки.
4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.
Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.
4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.
Режимы измерений:
- «Текущая плоскость» – УУК автомобиля определяются относительно плоскости образуемой мишенями.
Способы компенсации биений:
- Прокатывание – быстрая процедура с дополнительной функцией контроля грубых ошибок;
- Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля или при регулировке «без колес». Мишени могут быть скомпенсированы в любом порядке.
2. Кабинет WA310E
Мобильный экономичный с металлическим верхом.
В комплектацию входят:
Фиксатор педали тормоза.
Фиксатор рулевого колеса.
Кронштейн хранения фиксаторов рулевого колеса и тормоза. 3. Монитор LCD 21.5”*
Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен.
4. Принтер*
Цветной струйный.
5. Компьютер* с ПО WinAlign Элит
В комплектацию входят:
- Стандартная конфигурация компьютера;
- Клавиатура с защитной плёнкой (рус./англ. язык);
- Мышь оптическая;
- 2 года бесплатных обновлений спецификаций автомобилей.
- Диски ПО WinAlign Элит установочные;
- Электронные ключи доступа;
- Доступ WebSpecs;
- DVD-Photo/Video опция;
- Руководство пользователя;
- Лицензия на использование ОС Microsoft Windows.
ПО WinAlign имеет крупнейшую базу данных спецификаций автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности:
ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.
База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.
Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом.
Примечание: Требуется комплект адаптеров 20-1978-1.
ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.
Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
WinAlignTuner™ – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью.
Примечание: Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.
Режим осмотра «Укажи и щелкни»– Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.
Автоматическое распознавание вывешивания оси Распечатка данных– Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости.
Примечание: Требуется комплект 20-2813-1.
TouchRemote™ –Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:
- Отображение значений УУК в реальном времени;
- Контроль и управление WinAlign;
- Возможность просмотра регулировочных иллюстраций и изображений.
Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора.
Примечание: Требуется веб-камера.
* - внешний вид может отличаться
-
