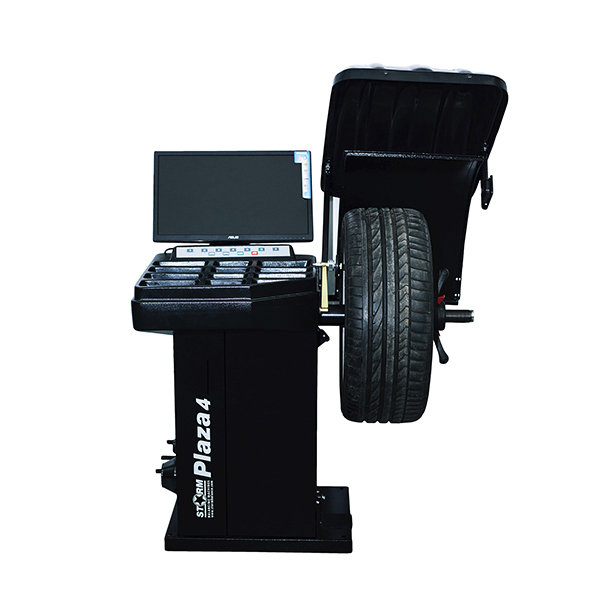

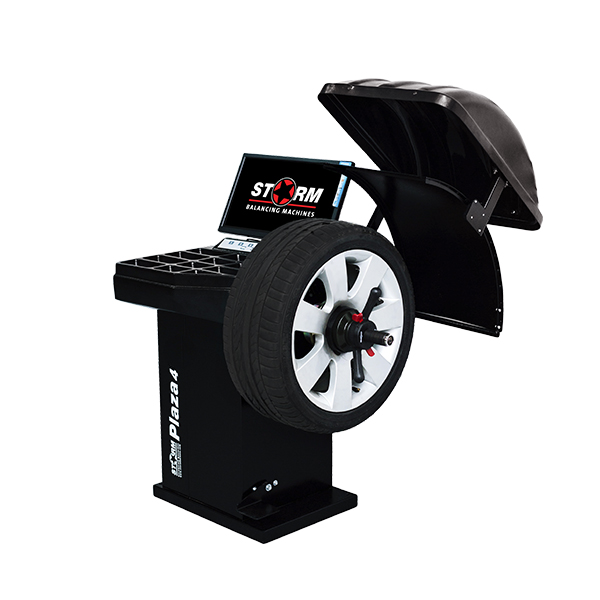

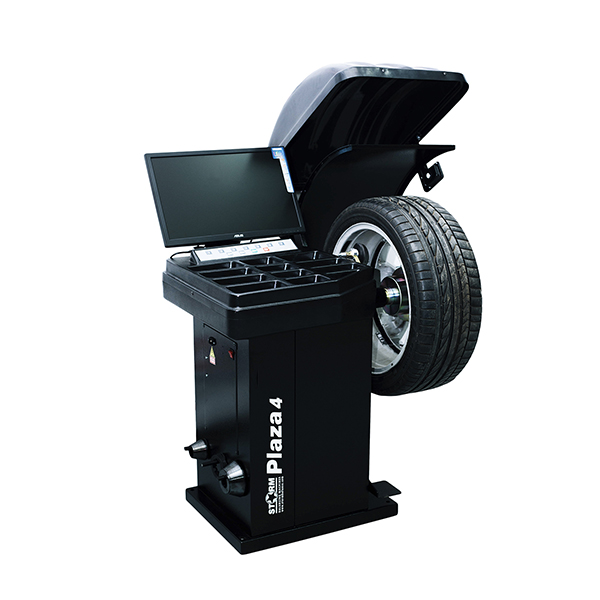

Балансировочный станок СТОРМ Plaza-4 автоматический

Артикул: CN13665
(3.4/5)
  • 0 руб.
  • 138 667 руб.

Количество:

+ -
Купить
В кредит
Сравнить
  • 138 667 руб.

Группа компаний “STORM” всегда старается быть первой в разработках и снижении стоимости супер функций. Многие клиенты просили сделать станок бизнес класса с большей частью функционалом премиум сегмента, обязательно с электро-магнитным тормозом, но оставить его в средней ценовой категории до 140 000 рублей. Коллеги, мы исполнили Ваши мечту! Стремимся как можно легче вывести на рынок супер современный автоматический станок “ Plaza 4”.




Это балансировочный стенд полностью подтверждающий статус “Бизнес”, но претендующий на статус “ПРЕМИУМ” сегмента своими уникальнейшими функциями, которые очень сильно влияют на Ваш бизнес-процесс в целом! Пожалуйста, дорогие покупатели, прежде чем принять решение о покупке – убедитесь в правильности решения, посетив наш бесплатный демонстрационный зал чтобы, пройти вводный инструктаж и попробовать вживую нашу продукцию. Если нет возможности посетить – хотя бы посмотрите видео, просмотрите описания функций перед выбором продукта, тогда решение в пользу Plaza 4 придет само собой!

Итак, Plaza 4 - это усовершенствованное новое поколение легендарного станка ЛС46. Розничная цена в России 138 667 рублей. Сделано в России!

Базовые и скучные технические характеристики Вы сможете посмотреть ниже, но главные плюсы мы просим рассмотреть более подробно на видео, а именно:


1) Диагностика физической кривизны диска (виброконтроль).



Закрепив на Валу станка с данной функцией диск и установив специальный ролик на штангу дистанции, оператор сможет легко продиагностировать физическую кривизну диска. (около 15 секунд и график на экране).

Просто выдвинув и поместив ролик в какую-то из диагностируемых плоскостей, оператору достаточно нажать два раза на педаль и на экране начнется диагностика кривизны диска.

По ее завершению мы увидим советы по ремонту, определение конкретных мест деформации. Нажав на педаль один раз станок покажет начало или конец ближайшей проблемной зоны (для отметки маркером мест для правки на дископраве) и выдаст текст на экране, например: “необходимо использовать дископрав или заменить диск”, “диск имеет смещенный центр, замените его”, “данная плоскость диска имеет существенную элипсность, используйте дископрав” и т д, а в случае, если диск в хорошем состоянии “Выбранная плоскость диска не имеет существенных искривлений”.

Оператор может настраивать чувствительность аппарата в зависимости от нужд и потребностей клиента.

Советуем использовать данную функцию перед каждой балансировкой и показывать собственнику автомобиля, сильно повышает вероятность загрузки работой стенд для правки дисков.


2) Автоматическое прикручивание гайки.



Для начала процесса измерения дисбаланса необходимо правильно установить колесо на вал.

В станках конкурентов после установки диска с конусом на вал Вам необходимо, придерживая колесо левой рукой, правой крутить гайку до тех пор пока диск не коснется чашки. Процесс состоит в среднем из 10-12 оборотов, что долго, трудозатратно и не всегда качественно (погрешность из-за отсутствия смены положения диска относительно вала). Потом следует “затянуть” гайку на валу с необходимым усилием (зависит от массы колеса)

На наших станках при нулевом положении штанги дистанции Вам достаточно поставить колесо на конус, одеть быстрозажимную гайку, а далее, держа колесо и гайку в руках, просто нажать два раза на педаль, вал начнет вращение в обратную сторону до тех пор, пока диск не коснется чашки. Вам останется лишь “затянуть” гайку на валу с необходимым усилием (пол оборота – оборот, зависит от массы колеса). Это быстро, просто, а главное качественно (вал постоянно меняет положение относительно диска позволяя снизить эффект расклинивания, что сильно повышает качество крепления и снижает погрешности.


3) Мультифункциональная педаль.



Для управления балансировочными станками любых производителей существует клавиатура. Но некоторые прогрессивные производители имеют дополнительные способы управления, одним из них являются педали. Наша многофункциональная  педаль управляет сразу несколькими функциями, что позволяет существенно экономить время, силы, а самое главное освобождает руки (оператор может выполнять действия по подготовке грузов к установке, непосредственно их устанавливать на диск, быстро переходить к необходимым функциям, миную долгий выбор их из списка в меню, не только по “горячим клавишам” но и по “горячим нажатиям” на педаль.

Примеры работы с педалью:

1.    Двойное нажатие педали, штанга в нулевом положении – запуск функции автоматического затягивания гайки.
2.    Двойное нажатие, штанга в выдвинутом положении с установленным роликом виброконтроля – запуск диагностики диска на графике.
3.    Нажатие и удержание педали – принудительное включение и контроль времени удержания колеса в текущем положении (до момента возврата педали в исходное положение) электромагнитного тормоза (колесо не вращается).
4.    Нажатие и удержание педали – аварийная остановка и отмена вращения (колесо крутится).
5.    Однократное нажатие – включение функции доворота до следующего места установки груза. (в режиме балансирования).
6.    Однократное нажатие – включение функции доворота до следующей границы повреждения диска . (в режиме виброконтроля).


4) Автоматический выбор программы (немецкий и итальянский тип) ALU и прямой ввод параметров.



Не всегда получается отбалансировать колеса с литыми дисками с первого раза? Приходится доклеивать или отрезать лишние самоклеящиеся груза? Самой частой причиной такой проблемы является традиционный способ определения мест установки грузов. При ручном или частично автоматическом вводе (только диаметр и дистанция) данных о параметрах диска и условного профиля диска (при ручном выборе “ALU”), заданного производителем балансировочного станка
из-за несоответствия реального профиля диска условному, фактическое место установки груза может существенно отклоняться от расчетного по вылету и диаметру. Так возникает остаточный дисбаланс а значит необходимы повторные циклы балансировки.

Хотите балансировать колеса с литыми дисками с первого раза? Без доклеивания или отрезания лишних самоклеящихся грузов? Самым точным способом определения мест установки грузов является прямой ввод при автоматическом выборе программы “ALU”.

Для этого существует два варианта работы функции автоматического выбора программы:

1.    режим “USER” (по умолчанию).

Данный режим выполнен в немецком стиле :

- В случае желания оператора 1-й груз набить, а второй приклеить:
при вводе параметров диска оператор всегда начинает с выдвижения штанги дистанции и упора ее в место, где предположительно должен набиваться груз левой плоскости коррекции, далее  он продолжает выдвигать линейку до достижения ей правой плоскости коррекции, где оператору удобно установить самоклейку. Далее возвращает линейку в нулевое положение. (2 измерения)

- В случае желания оператора балансировать с помощью двух самоклеящихся грузов:
при вводе параметров диска оператор всегда начинает с выдвижения штанги дистанции и упора ее в место, где предположительно должен набиваться груз левой плоскости коррекции, далее , он продолжает выдвигать линейку до достижения ей левой плоскости коррекции, где оператору удобно установить самоклейку, далее  он продолжает выдвигать линейку до достижения ей правой плоскости коррекции, где оператору удобно установить самоклейку. Далее возвращает линейку в нулевое положение. (3 измерения)

В обоих случаях на экране будет показан диаметр резины (то, что написано на диске и резине) и дистанция до диска. Режим будет выбран автоматически. А сами параметры будут введены в память станка прямым вводом, но доступа к этой информации у оператора нет.

2.    режим “Profi” (доступен в настройках).

Данный режим выполнен в итальянском стиле (экономия времени) :

- В случае желания оператора 1й груз набить, а второй приклеить:
при вводе параметров диска оператор начинает с выдвижения штанги дистанции и упора ее в место, где предположительно должен набиваться груз левой плоскости коррекции, далее  он продолжает выдвигать линейку до достижения ей правой плоскости коррекции, где оператору удобно установить самоклейку. Далее возвращает линейку в нулевое положение. (2 измерения).

- В случае желания оператора оба груза приклеить:
при вводе параметров диска оператор сразу начинает с выдвижения штанги дистанции до левой плоскости коррекции, где оператору удобно установить груз, далее сразу продолжает выдвигать до правой плоскости коррекции, где оператору удобно установить самоклейку. Далее возвращает линейку в нулевое положение. (2 измерения)

В обоих случаях 2 измерения, но при этом параметры плоскостей коррекции, записанные в память станка реальные и доступны оператору на экране (значения диаметров вращения грузов, которые могут и должны отличаться от диаметра, написанного на резине или диске).

Так минимизируется остаточный дисбаланс а значит повторные циклы балансировки пропадают.


5) Оптимизация дисбаланса покрышкой.


Помогает экономить груза, равномерно распределять массы колес на оси и минимизировать вибрации от физической кривизны шины.

За счет определения самой тяжелой точки шины и самой легкой точки диска с установленным ниппелем или датчиком давления.
При соединении этих двух точек (развороте покрышки на определенный угол), расположение шины на диске считается оптимальным.


6) Лазерный указатель «линия» для простой установки адгезивных (самоклеящихся) грузов.



При работе на станках без лазерной навигации во время установки самоклеящихся грузов оператор может не заметить смещения его рук или угла колеса. Тогда установка груза произойдет не в те места. Потребуются дополнительные циклы балансирования.

Если использовать лазерную линию для навигации, перепутать угол установки становится крайне тяжело, тк при смещении колеса навигация автоматически отключается, а при включенной навигации линией оператор может промахнуться только по дистанции, так как станок не показывает точную координату по горизонтали.

Работа с лазером существенно ускоряет работу и повышает ее качество.


7) Автоматический разворот колеса после измерения точно в место установки корректирующего груза по обеим плоскостям. (Следящий привод)



После измерения станок автоматически повернет и остановит колесо в идеальном месте установки груза. Оператору ничего не придется делать, кроме как устанавливать груз.
Далее, если динамический дисбаланс не устранен (есть второй грузик),  оператору достаточно просто нажать на многофункциональную педаль 1 раз и станок автоматически повернет и остановит колесо в идеальном месте установки груза. Оператору ничего не придется делать, кроме как устанавливать груз.


8) Функция точной установки грузика линейкой.



В случае, если оператор не достаточно опытный или требуется максимально точная установка адгезивного груза по каким либо причинам, оператор может включить режим установки груза линейкой:

Станок развернет колесо по 12 часов и предложит установить груз необходимой массы в специальное устройство для его приклеивания, предварительно сняв клейкую защитную ленту с двойного скотча.

Как только оператор начнет выдвижение линейки в сторону плоскости установки конкретного груза, станок моментально развернет колесо на определенный угол, подстраиваясь под геометрию линейки и балансируемого колеса.

Оператор, смотря на экран, должен увидеть момент, когда он попал именно в нужную плоскость, затем нажать на устройство, в которое недавно вставил адгезивный груз, приклеив его к диску. Дождаться звукового сигнала, отпустить кнопку и вернуть линейку в исходное положение. Станок сам поймет, что груз установлен и если есть необходимость в установке следующего, сразу развернет в нужное место колесо БЕЗ нажатия каких либо кнопок.

Внимание, станок должен быть идеально откалиброван сертифицированными специалистами СТОРМ, иначе могут быть неверные результаты.



9) Режим установки самоклеящихся грузов под "6 часов".



Как известно, для установки самоклеящихся грузов в режиме “12 часов” требуется:

  1. Установить колесо в положение согласно экрану так, чтобы предполагаемое место установки находилось в самой верхней точке над валом.

  2. Запомнить это место (отметить мелком на резине, или зажать пальцем).

  3. Развернуть колесо в положение, удобное для обзора и очистки (оператор смотрит сверху вниз) - “5 или 6 часов”.

  4. Очистить область установки груза от грязи и следов клея, оставшегося от старых грузов.

  5. Вновь развернуть колесо под “12 часов”, для точного выбора места прикливания.

  6. Установить груз максимально точно.

  7. Вновь развернуть колесо в положение, удобное для окончательного прижатия груза с усилием, необходимым для сохранения данного груза на своем месте во время эксплуатации автомобиля весь сезон.


При включенном режиме установки груза “6 часов”, понадобится гораздо меньше лишних движений:

  1. Установить колесо в положение согласно экрану так, чтобы предполагаемое место установки находилось в самой нижней точке под валом.

  2. Очистить область установки груза от грязи и следов клея, оставшегося от старых грузов.

  3. Установить груз максимально точно, одновременно прижав его с усилием, необходимым для сохранения данного груза на своем месте во время эксплуатации автомобиля весь сезон.


Это позволит пользователю экономить 57% времени на установку адгезивных грузов.





10) Использование сильного и надежного двигателя с питающим напряжением 380 В, одновременно с питанием самого станка от обычной домашней розетки 220 В.



Станки с частотным преобразователем имеют возможность не только точно подводить в идеальное место установки груза после измерения или при однократном нажатии на педаль, они еще и в разы надежнее и быстрее, так как производительность двигателя на 380 В при одинаковой мощности гораздо выше.

Достигаем мы этого за счет искусственной генерации 2х дополнительных фаз путем смещения частоты именно этим важным устройством – частотным преобразователем.


11) Надежный кожух из двух частей для установки ближе к стене с автоматическим запуском.



В стандартную комплектацию станка входит дополнительная неподвижная часть защитного кожуха, защищающая стену от грязи. Данный элемент выполнен из металла и выкрашен в черный цвет, крайне надежен и удобен (может быть демонтирован быстро в случае необходимости отбалансировать экстра огромное колесо).

Неподвижная часть кожуха в таких станках стала легче и удобнее (быстро включает старт при опускании по технике безопасности и занимает в разы меньше места от стены (несколько десятков сантиметров в отличии от 0,5 – 0,7 метра у конкурентов)

Старт при опускании кожуха

Основная задача кожуха защищать оператора от летящей с колес грязи, но и по технике безопасности старт измерения должен производиться только при закрытом защитном кожухе.

Если оператор понимает оба аспекта, после установки колеса и ввода параметров балансирования ему доступно управление стартом измерения через кнопку на клавиатуре, но есть и другая возможность – старт при опускании кожуха, который экономит время и силы - опустив кожух, оператор не будет нажимать кнопку, а запуск измерения произойдет автоматически.


12) Удлиненная резьбовая часть вала с быстрозажимной гайкой «СТОРМ» на гарантии 24 месяца с момента покупки.



Наши конкуренты не дают гарантию на навесное оборудование вообще (конуса, валы, гайки и прочее), считая это расходным материалом.

Мы пошли по другому пути: создав свою собственную производственную линию навесного оборудования, мы стали производить не только конуса, но и все элементы быстросъемной гайки. На данный момент мы добились такого качества, что при правильной эксплуатации по инструкции пара вал-гайка работает безотказно более 3х лет!

В связи с этим мы даем гарантию и на вал с гайкой тоже. СТОРМ - с нами надежно!


13) Программа разделения самоклеящегося балансировочного груза СПЛИТ (Split):



Режим Split используется при балансировке колес с высококачественными дисками из легких сплавов с целью сохранения внешнего вида колеса за счет установки невидимых снаружи балансировочных грузов за спицами обода.
Программа Split может быть использована только для тех схем установки грузов, когда внешняя плоскость коррекции дисбаланса расположена за спицами, т.е. для ALU^ и ALU3P Программа позволяет таким образом разделить величину балансировочного груза на две части, чтобы обе эти части оказались за спицами.


14) LCD монитор от 21' с функцией 3D.



Минимальный размер поставляемых нами в заводской комплектации мониторов известных производителей (Samsung, Acer и т.д.) – 21'. На экране отображается весь софт, настройки, показатели грузов, красивые фоны рабочего стола, график виброконтроля (кривизны или ровности колесного диска) и многое другое, но отдельно хотим отметить нашу специальную разработку – объемная визуализация балансируемого диска 3D с возможностью в разрезе показать в моменте обе плоскости коррекции при динамической балансировке на все 360 градусов для полного контроля текущей позиции легких мест плоскостей и полной уверенности оператора.


15) Шлифованный вал.



Когда-нибудь сталкивались со странной работой Китайских балансировочных станков? Отбалансировано колесо, снимаем, ставим обратно и вдруг 20 грамм по левой плоскости и 25 по правой? Это возможно на нешлифованных валах при больших и тяжелых колесах. Конус, благодаря которому колесо центрируется при установке на вал, имеет отверстие диаметром 40 мм. Сам вал имеет диаметр 40 мм. Но погрешности вызываются 10 долями мм, на глаз мы этого не видим. Диаметр отверстия конуса должен быть больше диаметра вала, но если погрешность вала будет 2-5 десятых мм, погрешность может достигать и 40 грамм! На большинстве Китайских заводов — изготовителей балансировочных машин просто нет шлифовального станка («круглая шлифовка»), токарные работы не могут давать необходимой точности! Мы шлифуем валы с точностью до 2 СОТЫХ мм, что позволяет при смене угла установки колес иметь погрешность от 1 грамма, но не более 5 грамм. Проверьте сами в наших демонстрационно-обучающих сервисных центрах!


16) Возможность персонализировать станок под каждого простым нажатием кнопки. Память на 7 личных кабинетов.


Наши стенды имеют огромное количество настроек работы (более 3х страниц, например: фон рабочего стола, выбор плоскости первой коррекции, настройки свойств электромагнитного тормоза, обнуление погрешности и т.д.)

Память всех настроек и возможность создавать аккаунты каждому оператору в отдельности (максимальное количество личных кабинетов – 7 шт) позволяют настраивать один раз станок индивидуально под вкусы и привычки каждого оператора, не перенастраивая при каждой смене оператора или смены или автомобиля – достаточно нажать горячую клавишу и за считанные секунды, просто сменив аккаунт, подгрузить необходимые настройки.


17) Возможность работы без нажатия кнопок (экономия времени).



Как известно для поиска грузов для коррекции и подготовки (отрезания нужной массы от ленты) оператору требуется работать руками. Мы постарались создать совокупность функций на наших станках, чтобы кнопки нажимать было не нужно – станок самостоятельно понимал, какие действия следует выполнить автоматически, а время, освободившееся от нажимания кнопок, оператор тратил на подготовку необходимых для балансирования грузов или просто готовился к следующим клиентам, не тратя свои силы на нажатия большого количества кнопок.


18) LED подсветка внутренней поверхности колеса.



Диодная подсветка внутренней плоскости диска очень помогает оператору во время всех действий с колесом (ввод параметров, обезжиривание, установка грузов, диагностика кривизны и т.д.)

Она очень актуальна, так как свет из рем зоны не попадает внутрь колеса прямыми лучами, на наши рассеиватели от ярчайших LED ламп не слепят оператора, но при этом освещают внутреннюю плоскость диска полностью.


19) Электромагнитный тормоз.


Механика данной функции внутри корпуса станка представляет собой: магнит СТОРМ, на нем зафиксированная колодка тормозная, что при включении функции прижимается к диску, в который запресован вал, этот же диск передает момент с двигателя (ускорение, торможение, подвод в зону установки груза, удержание в зоне).

Очень удобно, когда автоматическое удержание позволяет обезжиривать, устанавливать груз, без качения и т.д, но не стоит забывать и про экономию времени во время измерения (колесо на станке с этой функцией останавливается быстрее на 1-5 секунд быстрее (зависит от момента инерции колеса), что позволяет при сезонной проходимости Вашего поста в 600 автомобилей в месяц (мы знаем посты с проходимостью более 3 000 автомобилей в месяц) экономить 7 часов рабочего времени. За 7 часов Вы сделате 15 автомобилей и заработаете на 30 000 р больше в первый же месяц. И это не считая удобства пользования и повышения качества установки груза. Разница в цене между станками с электромагнитным тормозом и без него - около 20 000 р. Решать Вам, но мы советуем выбирать именно станки с данной функцией если Ваша проходимость от 1000 автомобилей в год.



Комплект поставки:

  • Станок балансировочный - 1 шт.
  • Защитный кожух - 1 шт.
  • Кронштейн подвижного защитного кожуха - 1 шт.
  • Неподвижный защитный кожух - 1 шт.
  • Кронштейн неподвижного защитного кожуха - 1 шт.
  • Комплект конусов для легковых колес автомобилей (3 шт.) - 1 шт.
  • Кронциркуль - 1 шт.
  • Шпилька ТР 40х3 - 1 шт.
  • Болт с шайбой - 1 шт.
  • Быстросъемная гайка СТОРМ - 1 шт.
  • Кольцо СТОРМ - 1 шт.
  • Фланец (чашка) гайки с резиновым кольцом СТОРМ - 1 шт.
  • Пружина коническая - 1 шт.
  • Клещи специальные - 1 шт.
  • ЖК монитор 21” - 1 шт.
  • Болт с шайбой М4 - 4 шт.
  • Кабель питания - 1 шт.
  • Насадка проверки диска на биение - 1 шт.


Прикрепленные документы:

  1. Руководство пользователя.
  • Тип станкаАвтоматический
  • Дискретность отсчёта1 г
  • Диаметр диска9 - 24 дюйма, при ручном вводе до 30 дюймов
  • Ширина диска1,5 - 20 дюймов
  • Максимальный диаметр колеса в сборе980 мм
  • Максимальная масса колеса70 кг
  • Питание220 В ±10%, 50 Гц
  • Масса нетто78 кг
  • Масса брутто110 кг
  • Потребляемая мощностьне более 350 Вт
  • Габаритные размеры с поднятым кожухом (локером)1075х985х1440 мм
  • Габаритные размеры с закрытым кожухом (локером)1075х1025х1285 мм
  • Габаритные размеры без кожуха (локера)1010х675х1175 мм
  • Габаритные размеры в упаковке (ДхШхВ)870х670х1165 мм
  • Гарантия24 месяца
  • МодельPlaza-4
  • БрендСТОРМ
  • ПроизводительСТОРМ
  • Страна производителяРоссия
