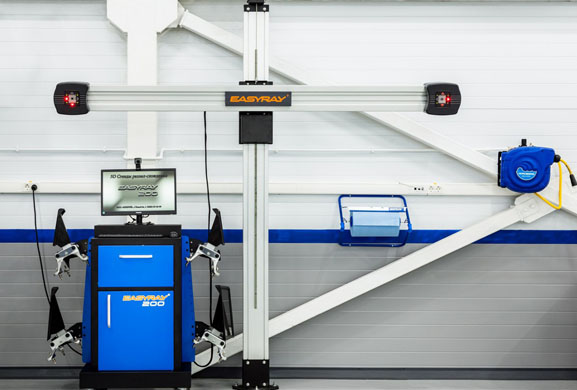

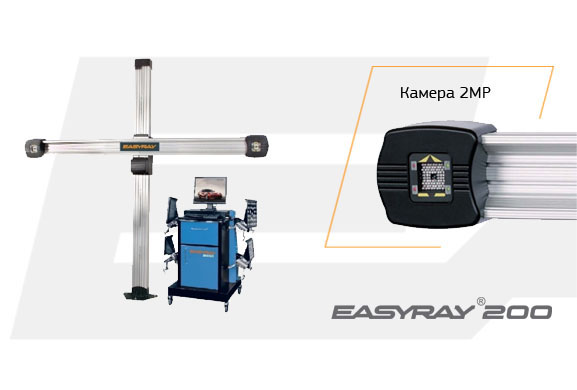

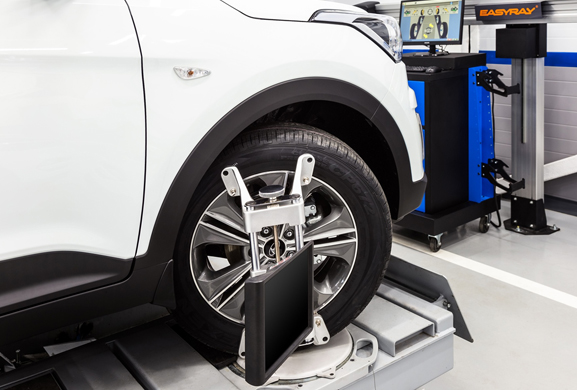

EASYRAY 200 – стенд развал-схождения с камерой стандартного разрешения 2Мп.

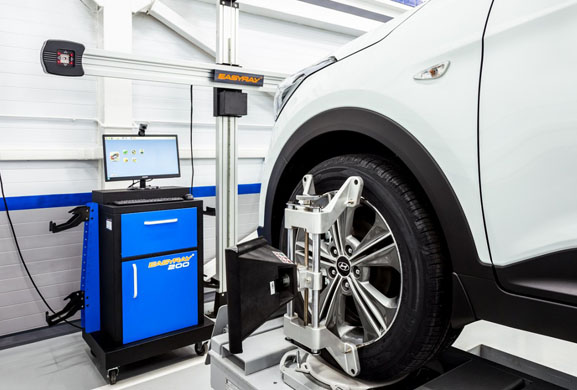

Для увеличения зоны обзора камер применяется электро-механическое устройство подъема/опускания балки с камерами. Это позволяет производить регулировки на автомобилях на любой высоте подъемника — при этом механику удобно производить регулировки как сверху так и снизу автомобиля.

Все показания регулировок отображаются на мониторе стенда в режиме он-лайн без каких-либо задержек.
Измерения всех углов колес производится относительно средней плоскости, которую стенд получает на первом шаге измерений при прокатывании автомобиля с установленными на колеса мишенями — компенсация биения дисков. Горизонтальная плоскость подъемника не является базовой, поэтому нет жестких требований к горизонту подъемника.

Преимущества:

• Компенсация биения выполнятся прокатной автомобиля вперед-назад одновременно с измерениями углов.
• Не требует точного нивелирования подъемника, т.к. измерения производятся относительно виртуальной (средней) плоскости
• Возможность быстрого доступа ко всем функциям в процессе работы стенда
• Непрерывный он-лайн контроль углов на мониторе при регулировке
• Контроль геометрии взаимного положения осей автомобиля
• Возможность дополнительного ввода данных автомобилей в базу.
• Автоматические подъемное устройство позволяет проводить измерения  и регулировки на любой высоте

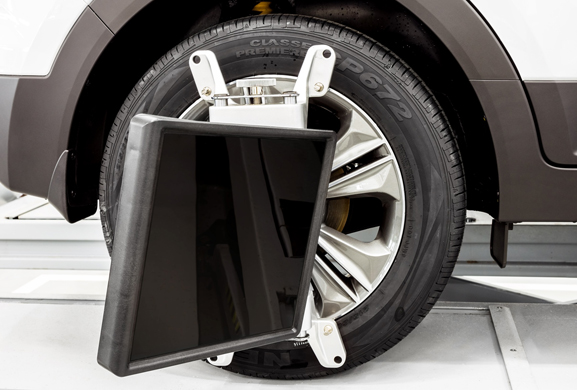

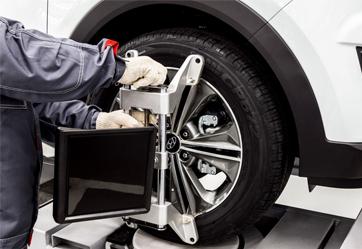

• Прочные колесные захваты с небьющимися мишенями надежно крепятся на дисках автомобиля.

Окраска тумбы в дополнительные цвета по заказу БЕСПЛАТНО !!!

Комплектность:

1. Стойка с подъемным механизмом
2. Поперечная балка с камерами
3. Тумба передвижная
4. Зажимы на колеса универсальные (11”-22”) с мишенями - 4 шт.

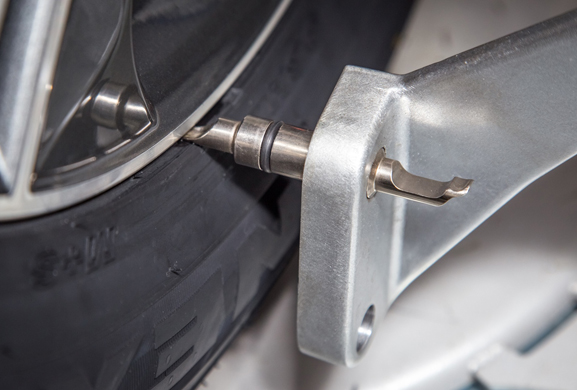

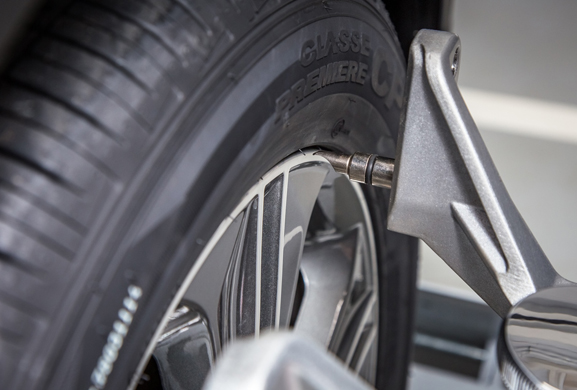

5. Захваты типа "когти" - 16шт + шнур страховочный для зажимов с мишенями - 4шт.
6. Стопор педали тормоза

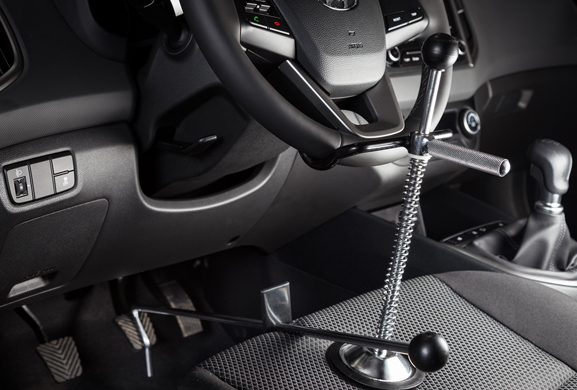

7. Фиксатор руля
8. Противооткатные упоры — 2шт.
9. PC, монитор 21”, цветной принтер
10. Программа на русском языке с базой данных автомобилей
11. Поворотные круги - высота 50 мм (комплект 2 шт) + пластиковые вставки (комплект 2 шт).
12. Ежегодное обновление

Технические характеристики:

Модель    EASYRAY 200
Углы развала колес
Диапазон измерений, ...°    ± 25
Пределы допускаемой абсолютной погрешности измерений, …'    ± 5
Углы суммарного схождения колес
Диапазон измерений, ...°    ± 45
Пределы допускаемой абсолютной погрешности измерений, …'    ± 5
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, ...°    ± 15
Пределы допускаемой абсолютной погрешности измерений, …'    ± 6
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, ...°    ± 30
Пределы допускаемой абсолютной погрешности измерений, …'    ± 6
Габаритные размеры, не более, мм
- светоотражающих мишеней    ± 30
- передних    450 х 400
- задних    450 х 450
- стойки с видеокамерами    2800 х 400 х 2800
- приборной стойки    760 х 760 х 1150
Масса светоотражающих мишеней, не более, кг
- передних    5,55
- задних    6,85
Диапазон рабочих температур, °С    от +10 до +50
Требования по электропитанию
Трехпроводная однофазная сеть переменного тока
Напряжение, В    220 +10%-15%
Частота, Гц    50/60
