Комплект инструмента для ремонта роторных ТНВД BOSCH VE
Артикул:
CN16122
-

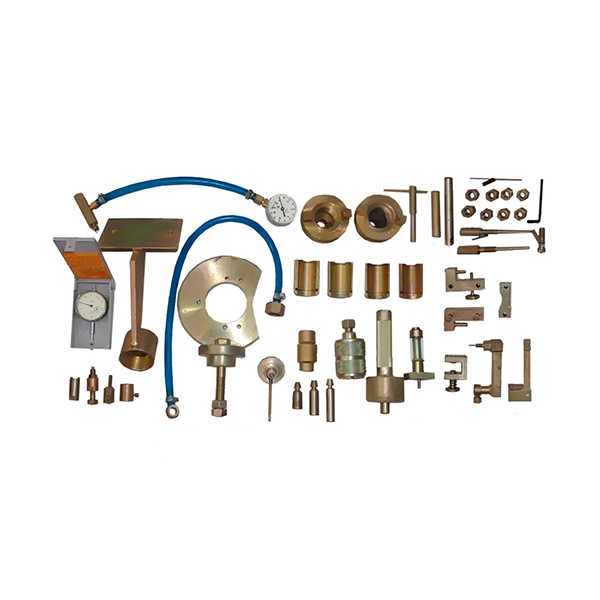

Комплект предназначен для разборки, сборки и регулировки ТНВД BOSCH VE. В состав комплекта входят следующие инструменты и приспособления:
1.Мерительное приспособление для измерения размеров “KF” и “K”.
2.Державка для установки кулачковой шайбы в корпус ТНВД.
3.Комплект приспособлений для измерения люфта кулачкового вала.
4.Кронштейн универсальный для разборки и сборки ТНВД для фиксации ТНВД в различных угловых положениях при сборке (применяется с комплектом колец регулировочной оснастки п. 16).
5.Муфта соединительная для привода насосов с диаметром приводного вала 20мм, с шириной шпоночной канавки 2,5 и 4мм.
6.Гайка для присоединения переходника 7 к насосу.
7.Переходник топливопроводов с М14 на М12 для присоединения топливопроводов с резьбы М14 на М12.
8.Муфта соединительная для привода насосов с диаметром приводного вала 17 мм.
9.Втулка переходная для установки насосов BOSCH VE на кронштейн 40.
10. Втулка переходная для установки насосов BOSCH VE на кронштейн 40.
11. Съёмник для съёма муфт 5 и 8 с вала насоса.
12. Торцевая головка для снятия и установки пробки на головке насоса.
13. Ключ для снятия и установки регулирующего клапана.
14. Ключ для снятия и установки болта – оси рычага регулятора.
15. Устройство мерительное для измерения хода поршня механизма опережения впрыска (крепится со стороны высокого давления).
16. Приспособление регулировочное для регулировки регулирующего клапана
17. Приспособление мерительное для замера подъёма плунжера для замера подъёма плунжера (применяется, когда насос установлен на двигатель).
18. Съёмник для установки оси рычага управления.
19. Фиксирующее устройство для закрепления рычага управления, состоящего из двух частей.
20. Направляющая втулка для установки сальника для вала диаметром 17мм.
21. Направляющая втулка для установки сальника для короткого вала диметром 20мм.
22. Направляющая втулка для установки сальника для длинного вала диаметром 20мм.
23. Приспособление мерительное для ТНВД правого вращения для измерения размера “MS” (используется совместно с приспособлением 24).
24. Ножка.
25. Приспособление мерительное для ТНВД левого вращения для измерения размера “MS” (используется вместе с приспособлением 24).
26. Регулировочное приспособление для регулировки вала регулятора (используется совместно с 27).
27. Ключ.
28. Приспособление для индикатора для регулировки размера “MS” совместно с приспособлениями 23 или 25.
29. Торцевая головка для снятия и установки штуцера топливного насоса.
30. Приспособление для разборки перепускного клапана для разборки перепускного (регулирующего) клапана давления внутри корпуса ТНВД.
31. Съёмник муфты привода ТНВД VE для съёма муфт на кулачковом валу.
32. Приспособление для индикатора для регулировки положения рычага корректора по давлению наддува при измерении размера “MS” совместно с приспособлениями 23 или 2
33. Приспособление для индикатора для регулировки положения рычага корректора по давлению наддува совместно с приспособлениями 23 или 25.
34. Приспособление для проверки размера MS для измерения размера “MS” совместно с приспособлениями 23 или 25.
35. Приспособление для измерения размера MS для измерения размера “MS” совместно с приспособлениями 23 или 25.
36. Приспособление для измерения давления внутри корпуса VE.
37. Приспособление мерительное для измерения хода плунжера при установки ТНВД на двигатель.
38. Болт для присоединения нагнетательного и отводного трубопроводов к насосу.
39. Прокладка для герметичности присоединения трубопроводов.
40. Кронштейн для крепления насосов BOSCH VE.
41. Трубопровод для отвода топлива от насоса. -
