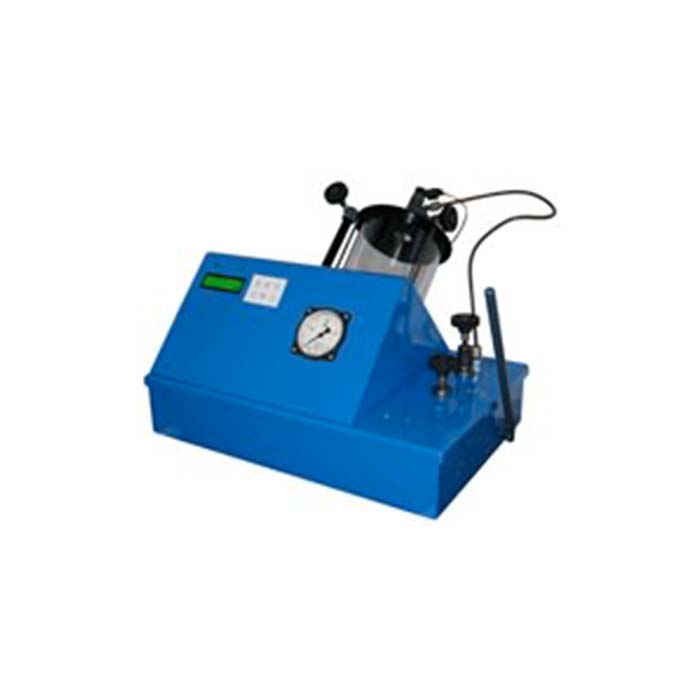

Стенд для испытания и регулировки форсунок М-107Э-CR
Артикул:
М-107Э-CR
-
Стенд М-107Э-CR предназначен для испытания и регулировки форсунок автотракторных дизельных двигателей и дизельных инжекторов системы «Common Rail»: электромагнитных производства фирм BOSCH, DENSO, DELPHY и пьезоэлектрических производства фирм BOSCH, DENSO, SIEMENS, демонтированных с двигателя.
Стенды позволяют проверять следующие параметры:
- Давление начала впрыска;
- Качество распыления топлива;
- Герметичность запорного конуса;
- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
На стендах существует прямая топливная магистраль для проверки вибрации иглы и звуковых характеристик распылителя.
Измерения стендом М-107-CR производятся по стрелочному манометру, стендом М-107Э-CR - высокоточным датчиком давления и отображаются на индикаторе электронного блока.
Для проверки дизельных форсунок системы «Common Rail» в стенды встроен модулятор сигналов «Common Rail Tester». Модулятор сигнала применяется перед разборкой и дефектовкой форсунок для предварительной проверки работоспособности, приблизительной оценки гидроплотности, степени засоренности или размытости распыливающих отверстий распылителя. После сборки форсунки при помощи модулятора оценивается правильность сборки, при необходимости «пристукивание» шарикового клапана к седлу, проверяется давление открытия распылителя.
В электронном блоке Модулятора сигналов «Common Rail Tester» запрограммированы длительность импульсов, частота срабатывания форсунки и количество срабатываний.
При подключении к прибору тестируемой форсунки происходит автоматическое определение сопротивления катушки электроклапана, по которому определяется фирма-производитель и параметры напряжения управляющего сигнала.
В комплект поставки Модулятора сигналов «Common Rail Tester» входит три кабеля с прозрачной изоляцией для электромагнитных инжекторов – с разъемами для BOSCH, DELPHI и грузовых инжекторов, и два кабеля для пьезоэлектрических инжекторов – кабель с красной изоляцией для пьезо инжекторов SIEMENS и кабель с красной изоляцией и красными метками для пьезо инжекторов BOSCH.
Технические характреристики:
Диапазон воспроизводимого давления, МПа (кгс/см2) ................ 0...40 (0...400)
Емкость для топлива, л не менее .....................................................2
Подача топлива, мм3/цикл, не менее ............................................1200
Габаритные размеры, мм, не более ..............................................480х456х716
Масса (без топлива), кг, не более ...................................................25
Количество обслуживающего персонала, чел. ................................1 -
- ПН при 80А и температуре 40°С, % 2 кг
