Комплект приборов и инструментов начальника контрольно-технического пункта серии С.001 (далее  «комплект») используется для выполнения начальником контрольно-технического пункта (КТП) при   осмотре транспортных средств согласно технологическим инструкциям по оценке их технического состояния перед началом движения, а также для контроля качества выполненных работ по техническому обслуживанию автомобилей.

Температурный диапазон использования комплекта составляет от +10°C до +50°C, допускаются кратковременные воздействия температуры от −20°C до +50°C. Относительная влажность окружающей среды должна составлять не более 80% при температуре +25°C.

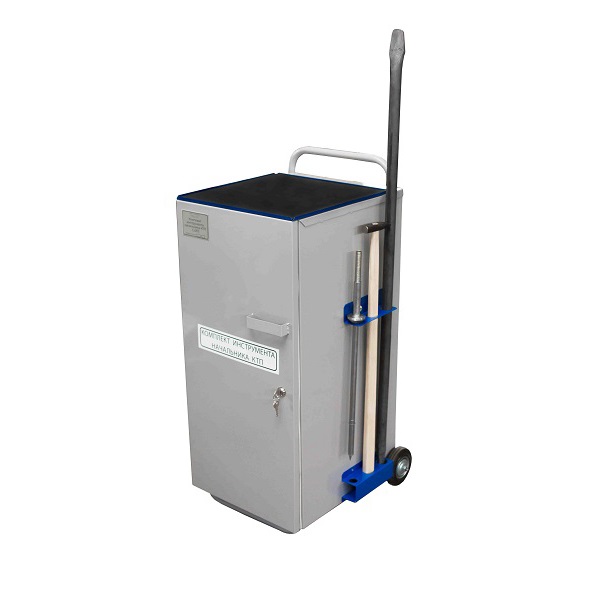

Конструкция передвижного шкафа

Передвижной шкаф выполнен в виде цельного металлического корпуса с закрывающейся дверцей.

Внутреннее устройство:

• Два выдвижных ящика: расположены сверху и снизу корпуса.
• Нишевые отделения: пространство между ящиками разделено перегородкой на две секции. Правое отделение дополнительно делится горизонтально полкой на две зоны хранения.
• Поддон для инструмента: находится сверху корпуса, оборудован резиновым покрытием для удобного расположения инструментов и приборов при осмотре транспорта.

Внешняя конструкция:

• Колеса: встроены в нижнюю часть шкафа, позволяют перемещать комплект вручную за специальную ручку.
• Опорная ножка: обеспечивает устойчивость конструкции при работе и хранении.
• Декоративные элементы: корпус оснащен двумя боковыми кронштейнами для фиксации дополнительного оснащения, такого как приспособления для измерения свободного хода педалей, молоток и лом.

Дополнительные детали:

• Замок: дверь оснащена запорным механизмом с ключом для защиты содержимого от несанкционированного доступа.
• Резиновый уплотнитель: внутренний периметр двери снабжен уплотнением, препятствующим проникновению влаги, пыли и загрязнений внутрь корпуса.

Таким образом, данная конструкция гарантирует удобство транспортировки, эргономичное размещение необходимых предметов и надежную защиту инструментов от неблагоприятных факторов внешней среды.


Описание состава комплекта инструмента начальника КТП

Комплект инструмента начальника контрольно-технического пункта представляет собой мобильный комплекс, включающий специализированный передвижной шкаф с необходимым набором измерительных приборов, инструментов и расходных материалов для качественного проведения технических проверок автомобилей перед выездом на линию.

Основные компоненты комплекта:

• Манометры шинные универсальные: Предназначены для точного измерения давления в шинах легковых и грузовых автомобилей.
• Приспособление для измерения глубины протектора шин: Используется для оценки степени износа протекторов автомобильных покрышек.
• Набор щупов (от 0,1 мм до 1,0 мм): Применяется для точной регулировки зазоров механизмов двигателя и трансмиссии.
• Рулетка (металлическая лента длиной 5 метров): Необходима для измерений длины элементов кузова и агрегатов транспортного средства.
• Прибор для проверки герметичности пневматической системы торможения с набором штуцеров: Обеспечивает проверку исправности тормозных контуров автотранспорта.
• Газоанализатор многокомпонентный: Измеряет концентрацию вредных веществ в выхлопных газах автомобиля.
• Измеритель дымности отработанных газов: Контролирует уровень дымности выпускаемых автомобилем выбросов.
• Фонари ручные аккумуляторные и переносные светильники: Используются для освещения рабочей зоны при проведении осмотра.
• Многокомпонентный прибор для измерения суммарного люфта рулевого управления: Определяет степень износа деталей рулевой системы.
• Линейка (50 см): Металлическая линейка для удобства выполнения коротких измерений.
• Приспособление для проверки свободного хода педали тормоза и сцепления: Регулирует ходовые характеристики основных органов управления автомобилем.
• Молоток с удлиненной рукоятью (800 мм): Помогает устранять дефекты крепежных соединений и конструкций.
• Комплект прибора для контроля угла схождения передних колес: Позволяет контролировать геометрию передней оси автомобиля.
• Автомеханический инструмент: Включает полный набор отверток, ключей, съемников и прочих слесарных принадлежностей.
• Комбинированный лом (ЛО-30): Служит для вскрытия крепких металлических соединений и демонтажа узлов.

Эти инструменты и устройства обеспечивают полноценную диагностику технического состояния автомобиля, обеспечивая безопасность дорожного движения и предотвращение неисправностей.
