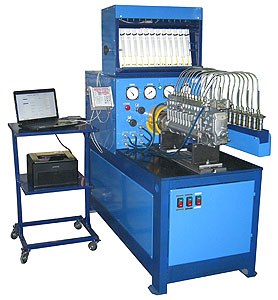

Стенд для испытания и регулировки ТНВД БОНУС СДМ-12-03-7,5 CR-Standart
Артикул:
CN12008
-
На стенде можно проводить следующие операции:
Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- давление открытия нагнетательных клапанов;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
Стенд СДМ-12-03-7,5 CR-Standart имеет 12 секций, привод мощностью 7,5 кВт, оснащается:
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.- системой подачи топлива высокого и низкого давления;
- системой термостабилизации;
- компьютерной системой управления с базой данны по форсункам Common Rail и топливным насосам - СДМ-КС
-
стандартным комплектом CR (для проверки систем Common Rail).
Стандартный комплект CR включает: Common Rail Controller на 6 каналов; Кабели для форсунок BOSCH, DENSO, DELFI; Кабели управления насосом, клапаном давления, сенсором давления; Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок на стенд.
Технические данные и характеристики:
Тип Cтационарный Число испытываемых насосных секций 12 Диапазон воспроизведения: частоты вращения приводного вала, мин-1 70...3000 отсчета числа оборотов, об. 1...9999 отсчета числа циклов 1...9999 давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30) Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 ±2 свыше 800 мин-1, % ±0,25 Отсчета числа циклов ±1 Диапазон измерения: частоты вращения приводного вала, мин-1 0...9999 объема топлива мерными емкостями первого ряда, см3 6...135 второго ряда, см3 2...40 давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30) давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6) Объем топливного бака, л 55 Питание от сети переменного тока: напряжение, В 380 частота, Гц 55 Установленная мощность, кВт в том числе: электропривода двигателя 7.5 электродвигателя подкачки 1.1 Габаритные размеры, мм 1400х540х1740 Масса, не более, кг 800 Срок службы, лет 7 Количество обслуживающего персонала 1 -
- Производитель Бонус
- Вес 800 кг
-
