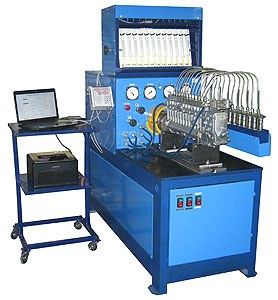

Стенд для испытания и регулировки ТНВД БОНУС СДМ-12-03 FC ЕВРО
-
СДМ-12-03-15 Full Complect ЕВРО - уникальный компьютерный стенд, позволяющий диагностировать практически все виды дизельной топливной аппаратуры (импортного и отечественного производства):
- ТНВД с механическим и электронным регулятором;
- ТНВД и форсунок системы Common Rail;
- насос-форсунок (при специальном дооснащении стенда).
На стенде можно проводить следующие операции:
Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до 12, а также ТНВД распределительного типа с количеством питающих штуцеров до 12 путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- давление открытия нагнетательных клапанов;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенд СДМ-12-03-15 Full-Complect имеет 12 секций, привод мощностью 15 кВт, оснащается:
- электронной системой управления;
- системой подачи топлива высокого и низкого давления;
- системой термостабилизации;
- встроенной станцией смазки;
- встроенным имитатором системы наддува;
- компьютерной системой управления стендами ТНВД с базой данных по форсункам Common Rail и топливным насосам - СДМ-КС и электронной системой управления Евро-3 (БНС);
- стандартным комплектом CR;
-
грузовым комплектом CR.
Грузовой комплект CR включает: Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок грузовых автомобилей на стенд; Адаптеры для грузовых форсунок MAN, CUMMINS, IVECO, FORD CARGO, CASE, RENAULT.
Стандартный комплект CR включает: Common Rail Controller на 6 каналов; Кабели для форсунок BOSCH, DENSO, DELFI; Кабели управления насосом, клапаном давления, сенсором давления; Аккумулятор давления и полный комплект приспособлений для установки насосов и форсунок на стенд.Технические данные и характеристики:
Тип Cтационарный Число испытываемых насосных секций 12 Диапазон воспроизведения: частоты вращения приводного вала, мин-1 70...3000 отсчета числа оборотов, об. 1...9999 отсчета числа циклов 1...9999 давления топлива насос стенда, МПа (кгс/см2) 0...3 (0...30) давления масла, МПа (кгс/см2) 1...0,5 (1...5) давления воздуха, МПа (кгс/см2) -0,1...+0,5 (-1...+5) Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 ±2 свыше 800 мин-1, % ±0,25 Отсчета числа циклов ±1 Диапазон измерения: частоты вращения приводного вала, мин-1 0...9999 объема топлива мерными емкостями первого ряда, см3 6...135 второго ряда, см3 2...40 давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6) давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30) давление масла, МПа (кгс/см2) 0...0,6 (0...6) давление воздуха, МПа (кгс/см2) -0,1...+0,5 (-1...+5) Объем топливного бака, л 55 Питание от сети переменного тока: напряжение, В 380 частота, Гц 50 Установленная мощность, кВт в том числе: электропривода двигателя (СДМ-12-03-15) 15 электропривода двигателя (СДМ-12-03-18) 18 электропривода двигателя (СДМ-12-03-22) 22 электродвигателя подкачки 1.1 электродвигател насоса масла 0.25 Габаритные размеры, мм 1950х700х1800 Масса, не более, кг 1000 Срок службы, лет 7 Количество обслуживающего персонала 1 -
- Производитель Бонус
- Вес 1000 кг
-
