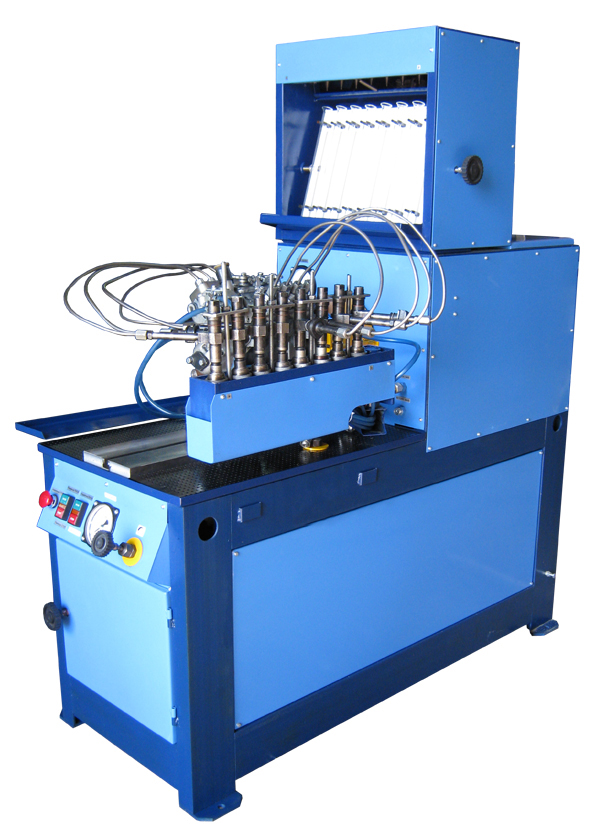

Стенд для испытания и регулировки ТНВД БОНУС СДМ-8-02-15
Артикул: CN12001_1
-
695 000 руб.
- В наличии: 1 шт.
-
695 000 руб.
На стенде можно проводить следующие операции:
Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- давление открытия нагнетательных клапанов;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
- электронной системой управления;
- пневмотестером для испытания ТНВД с пневмокорректором;
- станцией смазки для ТНВД с принудительной системой смазки или гидропневмокорректором;
- системой термостабилизации топлива, работающей от проточной воды.
Технические данные и характеристики:
| Тип | Cтационарный | |
| Число испытываемых насосных секций | 8 | |
| Диапазон воспроизведения: | ||
| частоты вращения приводного вала, мин-1 | 70...3000 | |
| отсчета числа оборотов, об. | 1...9999 | |
| отсчета числа циклов | 1...9999 | |
| давления топлива насоса стенда, МПа (кгс/см2) | 0...3 (0...30) | |
| давления масла, МПа (кгс/см2) | 1...0,5 (1...5) | |
| давления воздуха, МПа (кгс/см2) | -0,1...+0,5 (-1...+5) | |
| Предел допускаемого отклонения: | ||
| Частоты вращения приводного вала в интервале: | ||
| от 70 до 800 мин-1, мин-1 | ±2 | |
| свыше 800 мин-1, % | ±0,25 | |
| Отсчета числа циклов | ±1 | |
| Диапазон измерения: | ||
| частоты вращения приводного вала, мин-1 | 0...9999 | |
| объема топлива мерными емкостями | ||
| первого ряда, см3 | 6...135 | |
| второго ряда, см3 | 2...40 | |
| давление масла, МПа (кгс/см2) | 0...0,6 (0...6) | |
| давление воздуха, МПа (кгс/см2) | -0,1...+0,5 (-1...+5) | |
| давления топлива насоса стенда, МПа (кгс/см2) |
|
|
| давление топлива насоса ТННД, МПа (кгс/см2) | 0...0,6 (0...6) | |
| Объем топливного бака, л | 55 | |
| Питание от сети переменного тока: | ||
| напряжение, В | 380 | |
| частота, Гц | 55 | |
| Установленная мощность, кВт | ||
| в том числе: | ||
| электропривода двигателя (СДМ-8-3,7) | 15 | |
| электродвигателя подкачки | 1.1 | |
| электропривода двигателя (СДМ-8-11) | 0.25 | |
| Габаритные размеры, мм | 1900х700х1800 | |
| Масса, не более, кг | 1000 | |
| Срок службы, лет | 7 | |
| Количество обслуживающего персонала | 1 |
- Масса 1000 кг
- Бренд Бонус
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
