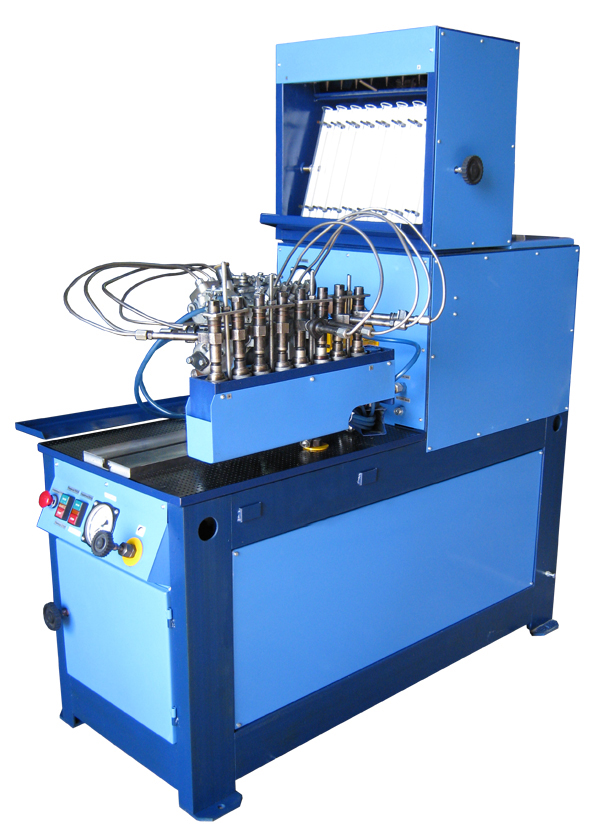

Стенд для испытания и регулировки ТНВД БОНУС СДМ-8-01 (с подкачкой)
Артикул:
CN11999_1
-
На стенде можно проводить следующие операции:
Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- давление открытия нагнетательных клапанов;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
В стендах с обозначением "М" предусмотрен мерный блок с электромагнитными клапанамиТехнические данные и характеристики:
Тип Cтационарный Число испытываемых насосных секций 8 Диапазон воспроизведения: частоты вращения приводного вала, мин-1 70...3000 отсчета числа оборотов, об. 1...9999 отсчета числа циклов 1...9999 Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 ±2 свыше 800 мин-1, % ±0,25 Отсчета числа циклов ±1 Диапазон измерения: частоты вращения приводного вала, мин-1 0...9999 объема топлива мерными емкостями первого ряда, см3 6...135 второго ряда, см3 2...40 давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6) Объем топливного бака, л 38 Питание от сети переменного тока: напряжение, В 380 частота, Гц 50 Установленная мощность, кВт в том числе: электропривода двигателя (СДМ-8-01-3,7) 3,7 электропривода двигателя (СДМ-8-01-7,5) 7.5 электропривода двигателя (СДМ-8-01-11) 11 электродвигателя подкачки (для всех моделей) 1.1 Габаритные размеры, мм 1400х540х1740 Масса, не более, кг 800 Срок службы, лет 7 Количество обслуживающего персонала 1 -
- ПН при 80А и температуре 40°С, % 800 кг
- Вес Бонус
-
