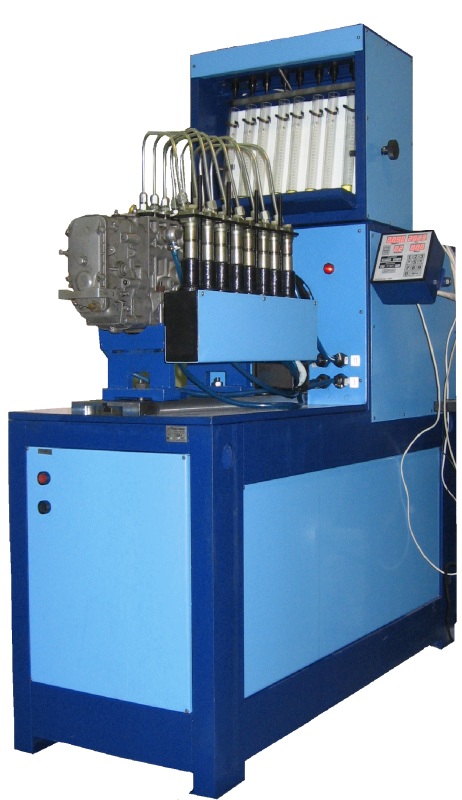

Стенд для испытания и регулировки ТНВД БОНУС СДМ-8

Артикул: CN11998_1
  • 0 руб.
  • 399 000 руб.
399 000 руб.
435 000 руб.
449 000 руб.
Нет в наличии
419 000 руб.
Нет в наличии
445 000 руб.
Нет в наличии

Количество:

+ -
Купить Сравнить
  • 399 000 руб.

На стенде можно проводить следующие операции:

Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
  • угол действительного впрыскивания топлива (при диагностировании);
  • характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
   По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
   Стенды оснащены электронной системой управления.
   В стендах с обозначением "М" предусмотрен мерный блок с электромагнитными клапанами


Технические данные и характеристики:


Тип Cтационарный
Число испытываемых насосных секций 8
Диапазон воспроизведения:
частоты вращения приводного вала, мин-1 70...3000
отсчета числа оборотов, об. 1...9999
отсчета числа циклов 1...9999

Предел допускаемого отклонения:
Частоты вращения приводного вала в интервале:
от 70 до 800 мин-1, мин-1 ±2
свыше 800 мин-1, % ±0,25
Отсчета числа циклов ±1

Диапазон измерения:
частоты вращения приводного вала, мин-1 0...9999
объема топлива мерными емкостями
первого ряда, см3 6...135
второго ряда, см3 2...40
давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6)
Объем топливного бака, л 38

Питание от сети переменного тока:
напряжение, В 380
частота, Гц 50

Установленная мощность, кВт
в том числе:
электропривода двигателя (СДМ-8-3,7) 3,7
электропривода двигателя (СДМ-8-7,5) 7.5
электропривода двигателя (СДМ-8-11) 11

Габаритные размеры, мм 1400х540х1740
Масса, не более, кг 800
Срок службы, лет 7
Количество обслуживающего персонала 1



  • Масса   800 кг
  • Бренд    Бонус
Наименование   Обозначение Кол-во
Стенд для испытания дизельной топливной аппаратуры   СДМ 1
Комплектация и сменные части
Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ   СДМ-8.К030 2
Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ   СДМ-8.К400М 1
Переходник насосов типа ЯЗТА, НЗТА, РАЗ   СДМ-8.К004 1
Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА   СДМ-8.К007 1
Переходник форсунок двигателей ЯМЗ, КАМАЗ   СДМ-8.К014-01 8
Трубопровод высокого давления   СДМ-8.К017 8
Топливопровод насоса   СДМ-8.К700 4
Палец крепления насосов КАМАЗ   СДМ-8.К009 8
Болт крепления насосов КАМАЗ   СДМ-8.К010 4
Прихват   СДМ-8.К600 2
Шпилька крепления форсунок   СДМ-8.К016 4
Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37   СДМ-8.К012 4
Планка крепления форсунок КАМАЗ   СДМ-8.К013 4
Моментоскоп   СДМ-8.К024.00 1
Устройство натяжное   СДМ-8.К500 1
Шпилька крепления насосов ЯМЗ   СДМ-8.К020 4
Гайка крепления насосов ЯМЗ   СДМ-8.К021 4
Болт станочный   СДМ-8.К022 3
Виброопора   PCA-65M12 или аналог 4
Кольцо уплотнительное     8
Гайка   М10 ГОСТ5915 4
Документация
Паспорт   СДМ-ПС 1
Техническое описание и инструкция по эксплуатации   СДМ-ТО 1
Техническое описание преобразователя частоты "Mitsubishi"     1
