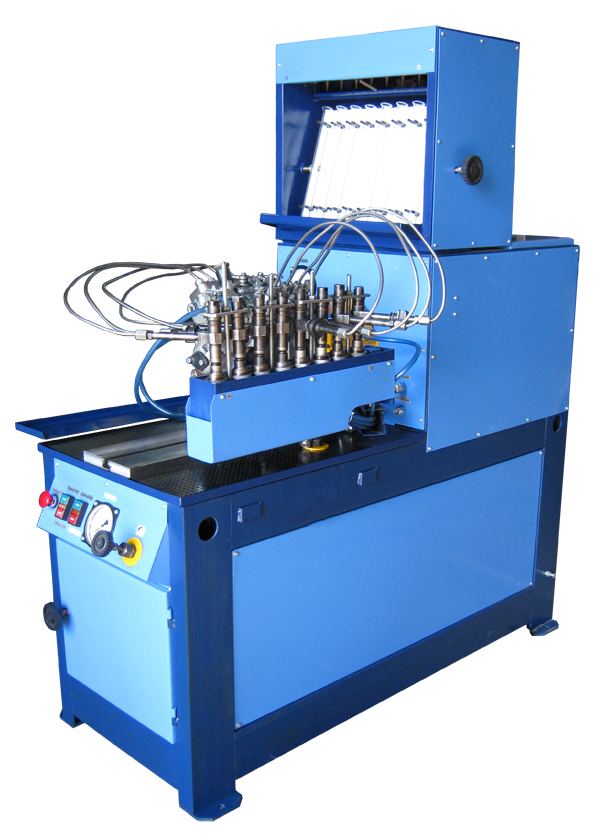

Стенд для испытания и регулировки ТНВД БОНУС СДМ-8-03-15
Артикул:
CN12004
-
На стенде можно проводить следующие операции:
Испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- давление открытия нагнетательных клапанов;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
Стенды СДМ-8-03 оснащаются компьютерной системой управления стендами ТНВД с базой данных СДМ-КС и электронной системой управления Евро-3 (БНС) и позволяют производить испытания и регулировку ТНВД с электронной системой управления с нормами Евро-3.
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.Технические данные и характеристики:
Тип Cтационарный Число испытываемых насосных секций 8 Диапазон воспроизведения: частоты вращения приводного вала, мин-1 70...3000 отсчета числа оборотов, об. 1...9999 отсчета числа циклов 1...9999 давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30) давления масла, МПа (кгс/см2) 1...0,5 (1...5) давления воздуха, МПа (кгс/см2) -0,1...+0,5 (-1...+5) Предел допускаемого отклонения: Частоты вращения приводного вала в интервале: от 70 до 800 мин-1, мин-1 ±2 свыше 800 мин-1, % ±0,25 Отсчета числа циклов ±1 Диапазон измерения: частоты вращения приводного вала, мин-1 0...9999 объема топлива мерными емкостями первого ряда, см3 6...135 второго ряда, см3 2...40 давление масла, МПа (кгс/см2) 0...0,6 (0...6) давление воздуха, МПа (кгс/см2) -0,1...+0,5 (-1...+5) давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30) давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6) Объем топливного бака, л 55 Питание от сети переменного тока: напряжение, В 380 частота, Гц 55 Установленная мощность, кВт в том числе: электропривода двигателя (СДМ-8-3,7) 15 электродвигателя подкачки 1.1 электропривода двигателя (СДМ-8-11) 0.25 Габаритные размеры, мм 1900х700х1800 Масса, не более, кг 1000 Срок службы, лет 7 Количество обслуживающего персонала 1 -
- Производитель Бонус
- Вес 1000 кг
-
